1 方案名称: MT9522SF美芯晟低成本，内置多种优异功能，非隔离高p， 2 品牌名称：美芯晟 3 方案特点: 单级有源PFC实现了高功率因数（功率因 数>0.9） 内部集成整流桥 内置高压供电电路，无需外置VDD电容及供电 电路内置积分器，无需外置COMP电容 集成THD补偿电路 集成奇次谐波补偿电路，抑制高次谐波失真 内置驱动脚去磁检测，节省外置反馈电阻 输入低压降电流保护 优异的线性调整率和负载调整率 临界导通模式运行 集成输入过压保护，抗浪涌能力强，更加安全 可靠 通过ROVP脚，设置不同输出过压保护阈值 多种保护和自动恢复功能 具有软启动功能 ASOP7封装

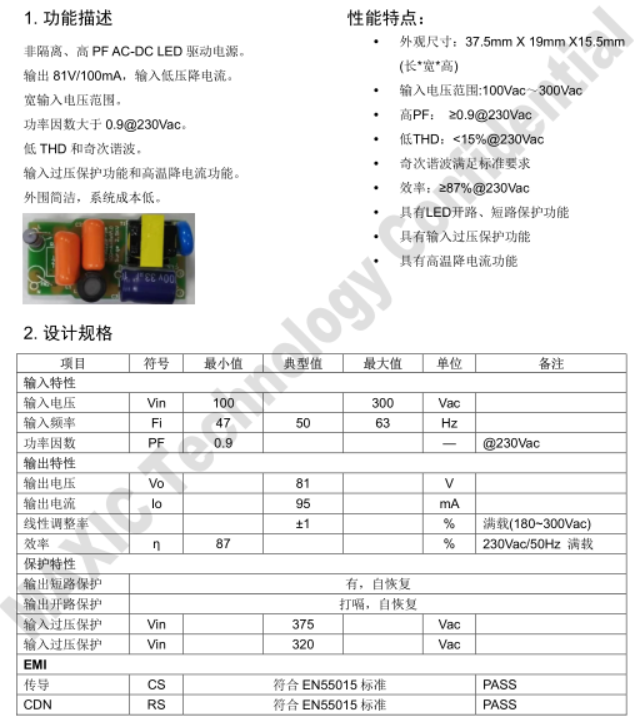

4 规格: MT9522SF 是一款集成整流桥和超快恢复续流二 极管的高功率因数、非隔离 LED 驱动芯片。它采 用实地降压式开关电源的架构，工作在准谐振模 式，同时使效率和抗电磁干扰的性能都得到提升。
MT9522SF 通过内部集成的高压供电电路供电， 无需外部 VDD 电容。通过内部数字积分器实现误 差积分功能，节省了 COMP 管脚及 COMP 电容。 MT9522SF 通过内部集成的 THD 补偿电路，可以 满足更低 THD 和奇次谐波的需求。 MT9522SF 内部集成了多重的保护功能，比如输 入过压保护、逐周期过流保护、过温折返保护、输 出短路保护、输出开路保护等等，提高了可靠性， 并且所有保护均具有自恢复功能。芯片通过 ROVP 脚的外部电路连接（如开路、接地或连接不同阻值 的电阻），来调节输出过压保护功能。 MT9522SF 内置整流桥，续流二极管，反馈电路， CS 电阻以及高压 MOSFET，极大地精简了外围电 路，节省了 BOM 成本。 5 应用范围: LED球泡灯，射灯 ， LED灯管 ， 其他 LED 驱动应用 7 物料清单: 8 联系方式:产品资料，方案+++++郭生QQ:3301086671
|
