信号隔离器:通用型4-20mA/0-10V

信号隔离器是将直流电压、电流信号按线性比例转换、防大、变送成互相电隔离的不同
直流电压或电流信号的仪器。产品属于三端隔离，输入信号、电源、输出信号隔离，隔离电压3000VDC。从而产品抗干扰强、传输距离远、转换精度高。

信号隔离器主要应用于高共模电压环境下的信号变送，对被测对象和数据采集系统予以隔离，从而提高共模抑制比，同时保护电子仪器设备和人身安全。在测量设备、医疗电子设备、电力设备等方面被广泛应用。

　　将一种模拟的信号转换成另一种模拟信号形式的信号。

　　1、将各种物理量转换成标准的工业控制信号：比如温度信号转换成4-20mA信号，交流1V电压信号转换成0-10V信号、直流4-20ma电流信号转换成0-5V信号等

　　2、标准信号转换：比如4-20mA转1-5V、0-10V转0-20MA、0-5V转0-15V、4-20ma转4-20ma等等

3、特点：

》产品精度等级：0.1级、0.2级。
》标准信号输入/输出：0-10V、0-5V、0-2.5V、0-1V、0-75mV、4-20mA、0-20mA、0-10mA、0-±10V、0-±5V、0-±20mA等等。（根据客户要求可做其他参数）
》辅助电源供电：24VDC、15VDC、12VDC、5VDC、9VDC。供电电压范围可在10%内、大于5V供电的时内部加有防反接保护功能。

》SIP12脚符合UL94V-0标准阻燃封装
》只需外接电位器既可调节零点和增益

》工业级温度范围：-45～+85度

》全量程范围内极高的线性度（非线性度<0.2%）

》模块尺寸：32mm*14.2mm**8.9mm
4.应用：

》直流电流/电压模拟信号之间的隔离、转换、放大、变送
》信号远程无失真远传

》电力监控、医疗设备、自动化设备隔离安全栅

》电量隔离干扰测控工业现场
》抑制变频器、工业现场传感器与仪器仪表、PLC、DCS等制系统干扰问题

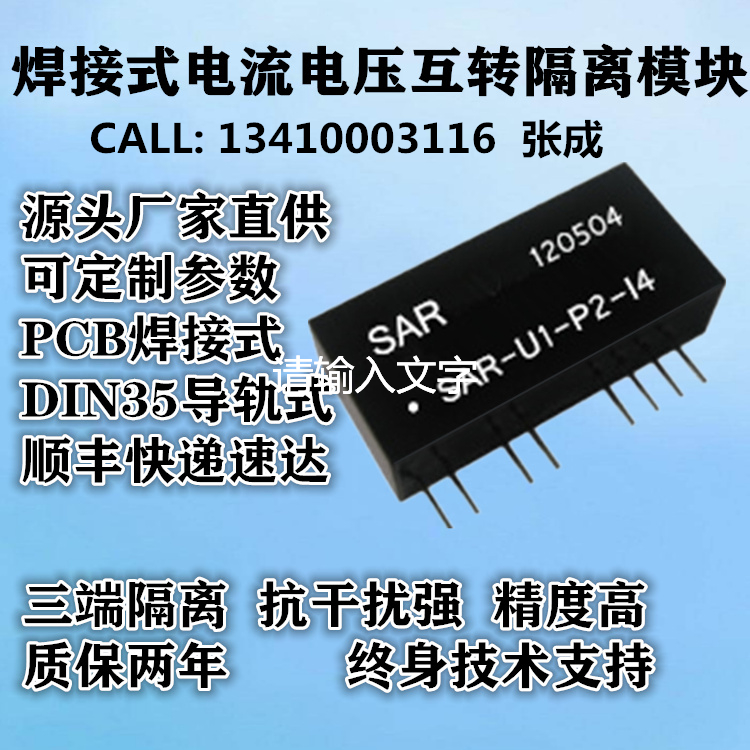

》模块式安装：集成出的一个模块，主要用于焊接在PCB板上，减少占用空间的一种安装方式。（性能无差异）（模块尺寸：32mm*14.2mm**8.9mm）

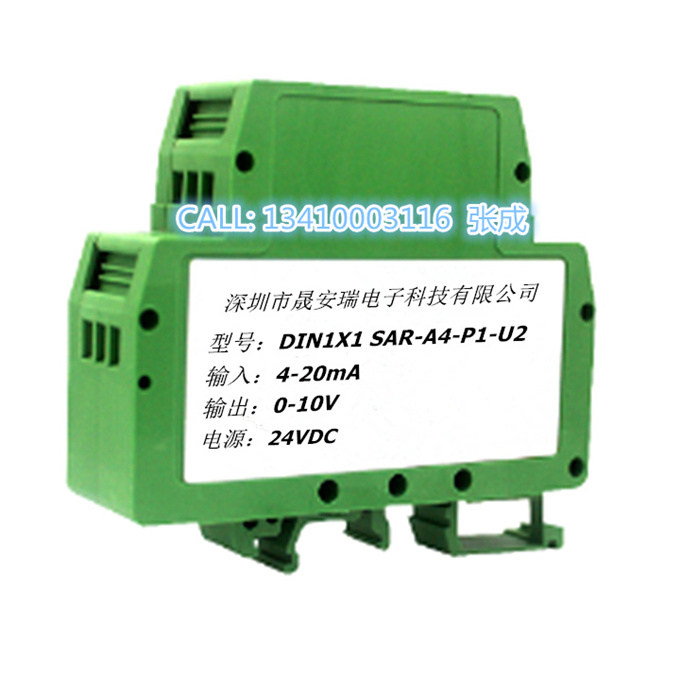

》导轨式安装：导轨安装是大多用于工业现场、或者是机箱机柜里面，方便于安装，接线直接可以实现隔离转换，无需焊接、调节。（导轨安装可实现一进一出、一进两出、两进两出、一进四出、四进四出）

选型举例：

例1：输入信号:0-10V  供电电源:24V  输出信号:4-20ma  型号IN1x1 SAR U2-P1-I4

例2：输入信号:0-10V 供电电源:12V   输出信号:0-10V   型号IN1x1 SAR U2-P2-U2

例3：输入信号:0-3V  供电电源:24V   输出信号:4-20ma  型号IN1x1 SAR U8-P1-I4（U8:0-3.3V）
