项目背景 西安某机电研究所电流控制测试系统软件需要用记录仪设置采样速率对电流数据进行采集，并能够进行数据实时显示、保存。为更好的分析实验现象，需要历史测试数据可查询并显示。目前采用的传统的手动测试，测试操作繁杂。数据保存困难，需要进行定制化开发。
纳米软件解决思路 1、电流控制测试系统软件由计算机、TDK电源、日置记录仪和电流传感器组成。 2、通过计算机实现TDK电源和日置记录仪的控制。通过PC上的系统软件设置电源（电压、电流）的供电参数对产品进行供电。 3、记录仪以设置的采样速率对电流数据进行采集之后上传至PC，在PC中的系统软件上面进行数据显示、保存。系统组成如图所示： 软件环境要求 操作系统要求：Windows7及以上； 4、驱动需求：VISA驱动。 5、其他要求：安装office。
项目成果： 电流控制测试系统软件用于自动配置电源、日置记录仪的参数，对被测产品进行测试并数据保存。 系统使用前，需要用到的设备：TDK电源，日置记录仪通过串口和USB连接到计算机上，记录仪连接到传感器单元，传感器单元给电流传感器进行供电。电流传感器对被测产品进行电流测试。
TDK GEN40-38电源 ：
日置MR8880-21记录仪
CT6862电流传感器

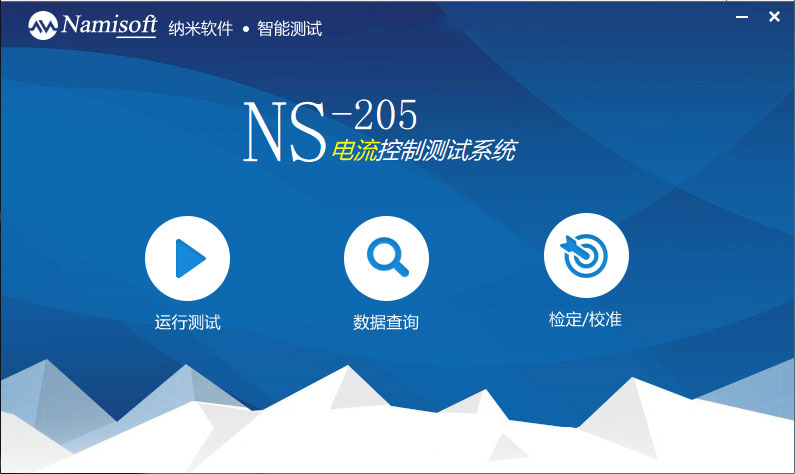

9555-10传感器单元 项目软件界面 运行NS-205电流控制测试系统软件后进入主界面，有运行测试、数据查询、校订/校准三个按钮。用户可以任意点击按钮进行程序操作。
主界面 l 点击运行测试，进入运行测试界面。运行测试界面进行仪器连接选择、参数配置、电源设置。
运行测试界面 l 在主界面点击数据查询，输入测试的时间点击查询可查看保存的数据内容，测试数据图可直观显示。

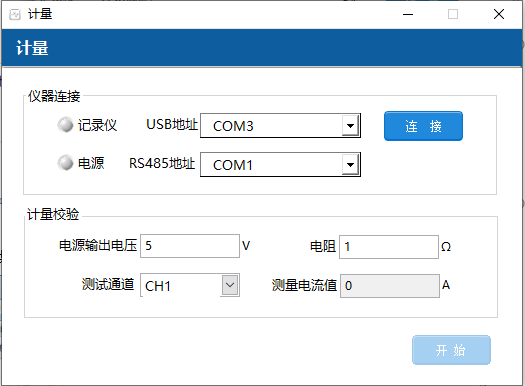

数据查询界面 l 在主界面点击检定/校准界面，进入数据校准界面界面。 在仪器连接下拉框选择USB和RS485地址，点击连接。
检定/校准界面 项目验收部署 近日纳米软件电流控制测试系统按照项目计划主体完成全面交付，客户已经开始投入使用。系统同时控制电源和日置记录仪进行参数设置。实现对被测产品进行电流参数实时采集和显示并将处理后的数据以Excel格式保存到本地。 随着智能时代的到来，智能测试必将取代传统人工测试。为企业和人民的发展带来福音。
|
