想要完成高效电源时序测量,泰克示波器让您轻松应对挑战

发布时间:2020-6-9 11:43    发布者:agitek2008
关键词: 泰克示波器
工程师们在测试测量试验应用中当依赖多个电源轨道的系统中,开机顺序和关机顺序非常关键。如果电源开关机顺序不正确,或者如果电源的上升时间太快或太慢,那么系统可能会发生故障,元器件可能会受到损坏。这时候示波器就可以帮助大家。
测量电源时序的传统方法是使用 4 通道示波器测量电源之间的定时。在需要检验 4 个以上的信号时,必须进行多次捕获,或者必须使用两台示波器,后者通常触发公共 Power Good/Fail 信号。不管是哪种情况,测量都必须同步并且结合在一起,才能获得完整的画面。
那么如何高效完成电源时序测量?
通过连接和断开 AC 市电输入控制电源时怎样测量开机和关机延迟?
通过远程开关信号控制电源时怎样进行开机和关机定时测量?
怎样在多个负载点稳压电源之间自动进行定时测量?
这些测试难点,您要怎么克服呢?
安泰测试告诉大家!

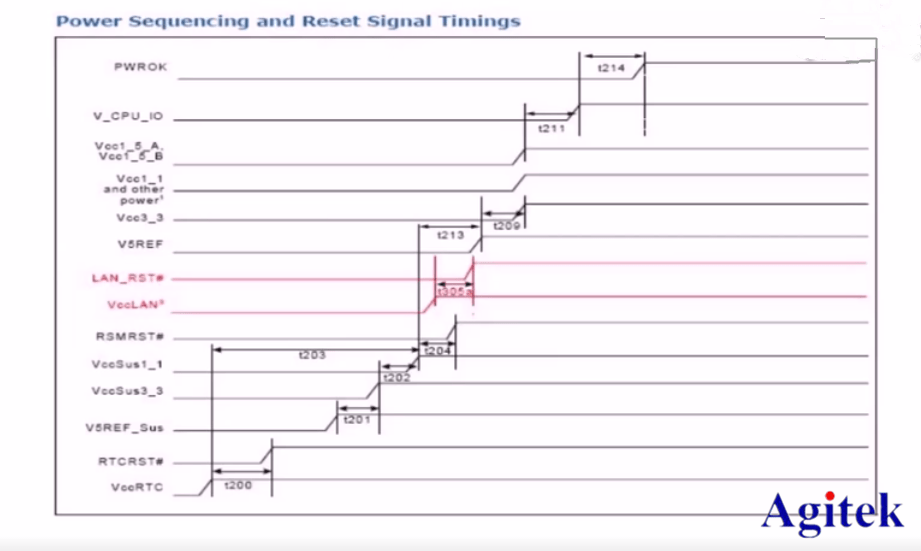

在计算机和服务器平台的启动过程中,系统的各个工作电源需要按照顺序上电,上电的实施不符合设计规范则可能会导致系统开机或唤醒后无法进入正常的工作状态,造成严重的可靠性问题。

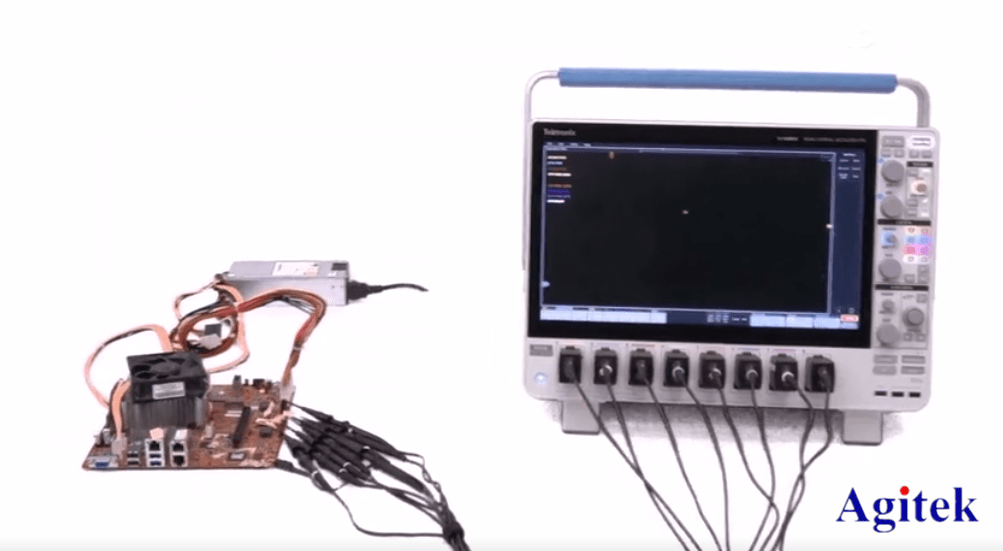

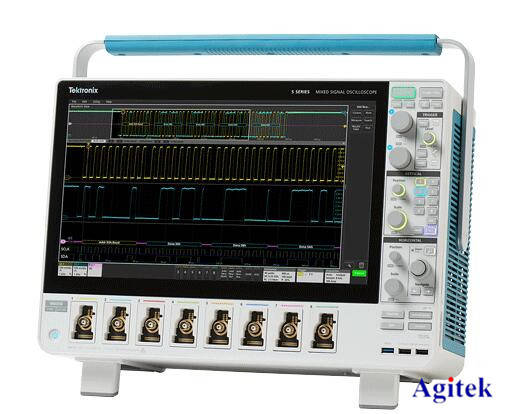

我们从一块电路板上引出关键的8个电源或者电源控制信号,分别接到泰克MSO新五系示波器上。

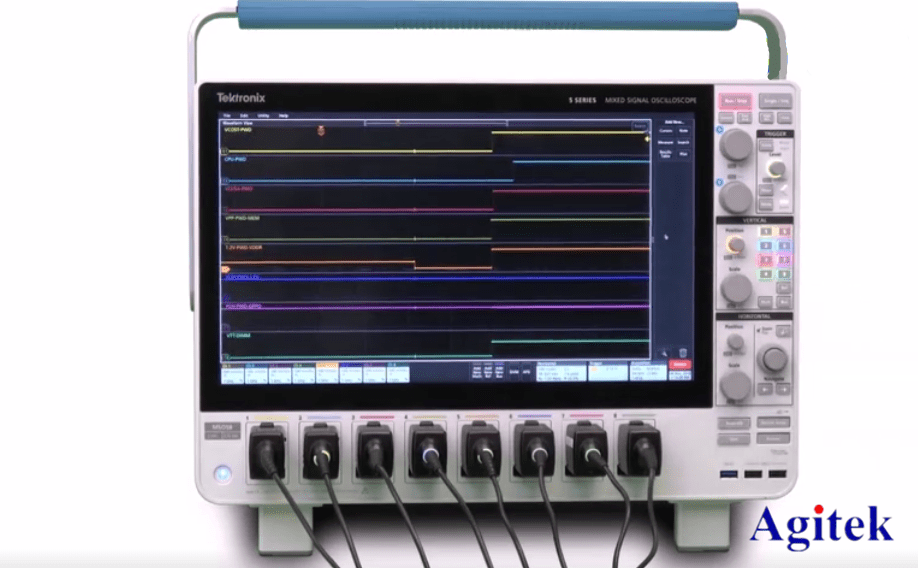

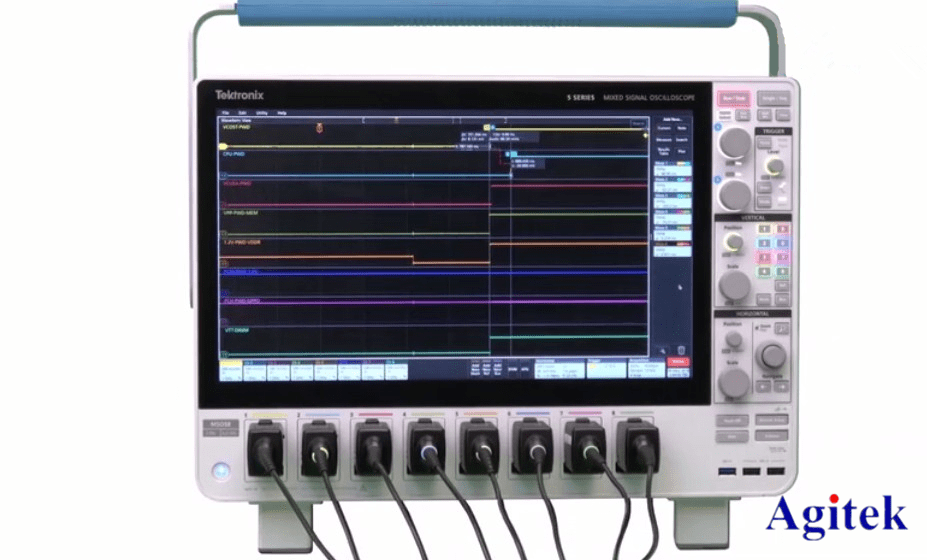

在开机过程中,各种不同电压的电源会按照顺序开启,并且有相应的电源控制信号送出,测得的多路波形可以堆叠显示也可以分离显示

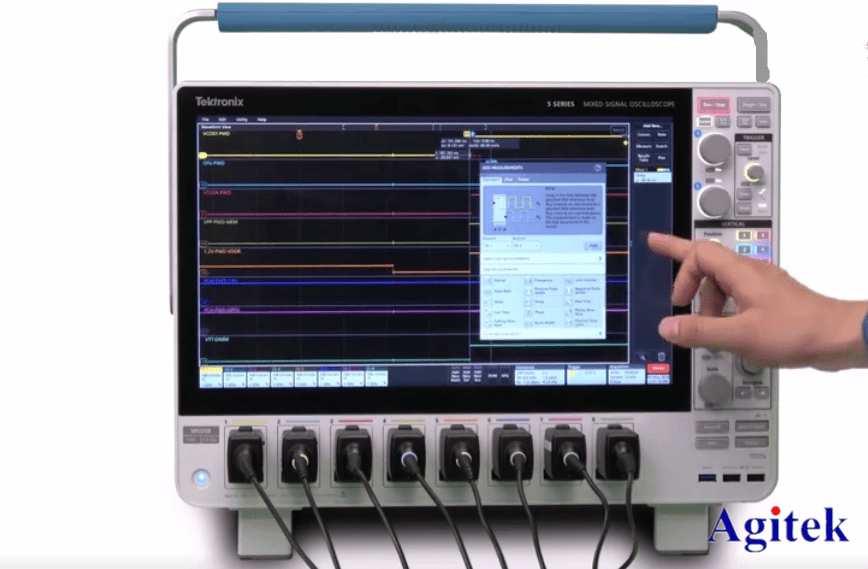

我们也可以使用光标测量不同电源开启的时序。或者打开菜单添加自动测量更加精确的测量时序。
泰克MSO新5系示波器高采样率和高垂直位数使得在波形展开后仍然可以看到丰富的信息。
电源时序测量设计的电源和控制信号超过四路,传统的示波器只能分批多次测量效率低下,泰克MSO新5系示波器拥有多达8个通道可以同时完成测量让您轻松应对挑战。
在 8 通道示波器中,可以使用模拟探头表征拥有最多 8 个功率轨道的电源。为测量拥有 8 个以上功率轨道的电源上的开机和关机定时关系,可以使用拥有多个数字信号输入、并可以独立调节阈值的混合信号示波器。
以上就是安泰测试为大家整理的用泰克示波器完成高效电源时序测量的方法。如果大家还有需要进一步了解的欢迎访问安泰测试网。
