1.方案名称： LIS8712系列代替MT7941-4系列隔离低P

2.品牌名称：莱士

3方案特点：LIS8712 是一款专用于 LED 恒流驱动的控制芯片， 通过采用专有的初级侧 LED 恒流控制技术，使得 系统架构得到了最大程度的精简。它不但省去了 传统二次侧控制所需的光耦和 431 等反馈器件， 而且还进一步省去传统初级侧控制架构中用于实 现反馈的辅助绕组，反馈电阻以及为 IC 供电的整 流二极管等无源器件，使系统成本得到极大程度 的降低。由于采用高压直接供电及电流分档功能，

LIS8712 系统的输出电压及电流范围得到极大的 拓宽，同一驱动系统，不需要调整变压器，即可 驱动 4~7 颗串联 LED，输出电流在 0.67 至 1 倍范 围内可任意调整，方便系列机种应用。 LIS8712 集成了完善的保护功能，包括输入电流 的逐周期过流保护，电流检测管脚的开路保护， IC 过温保护，以及输出端的开路和短路保护。

4特点功能：

去辅助绕组的专利采样及供电技术

新颖的数字电流环路控制技术

集成变压器感量补偿功能

集成前沿导通消隐功能（LEB）

集成频率抖动功能

超低工作电流（110uA）

超宽输出电压范围

芯片欠压和过压保护功能

逐周期初级侧峰值电流保护功能

输出开路，短路保护功能

过温保护功能

电流分档特性

优化的恒流精度

优化的线电压及负载调整率

优化的电流温度系数

优化的系统成本

内置700V高压MOS

SOP-7封装

5应用范围：LED射灯驱动 ， LED橱柜灯驱动 ， LED轨道灯驱动 ，LED天花灯驱动 ， LED景观灯驱动


方案  资料++ + +++++郭生+++Q:3301086671

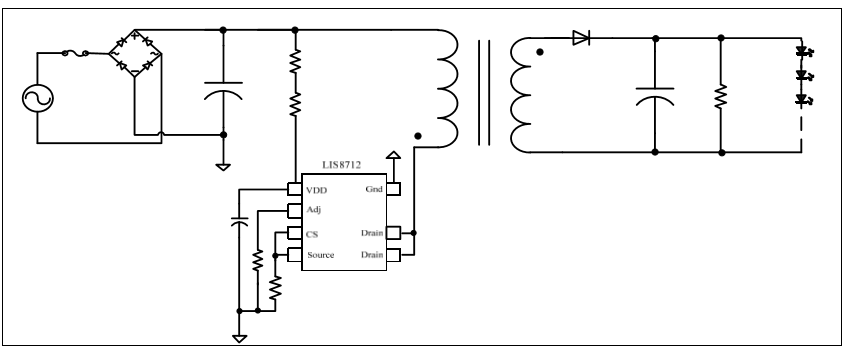

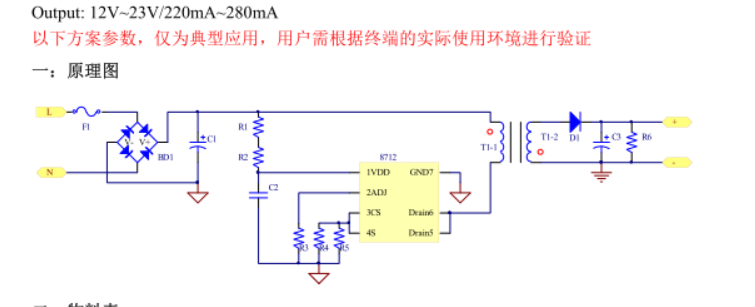

6原理图：
