基于一种交流电源的LED照明电路设计
发布时间：2020-4-20 11:09
发布者：傲壹电子
|

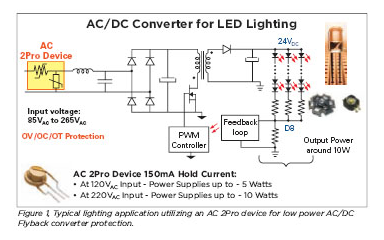

当前全球能源短缺的忧虑再度升高的背景下，节约能源是我们未来面临的重要的问题，在照明领域，led发光产品的应用正吸引着世人的目光，LED作为一种新型的绿色光源产品，必然是未来发展的趋势，二十一世纪将进入以LED为代表的新型照明光源时代。 在电源电路的初级端电路上，解决瞬时浪涌电流的典型方法是金属氧化物可变电阻（MOV）。这些器件会将输入浪涌电流钳位在一个电平上，该电平使电源元件能够不受到影响并正常工作。选择MOV的主要标准包括工作电压、能量处理性能和峰值脉冲电流性能。 MOV的工作电压是MOV能正常工作不会击穿（变为导电的）的电压电平。该电压通常是首先要决定的参数，而且很简单。要指定工作电压，设备的线电压则要增加20%，以允许电源系统的电压增长。这样做的目的是保证MOV对系统中的瞬时事件做出反应，而不对临时状况做出反应。如图1所示。
在正常的运行条件下，施加在MOV上的交流线路电压将不会超过该器件的最大交流方均根电压（VAC RMS）额定值，而且假设只要瞬态能量不超过MOV的最高额定值，短时间瞬态事件就可以被钳位在一个合适的电压水平。但是，持续异常的过电压/有限电流条件（如中性丢失）可能导致MOV进入热失控状态。 通常通过与MOV串联放置一个热切断（TCO）器件来保护MOV免受过热损坏。典型的线路电压瞬态保护方案也可集成一个过流保护元件（如保险丝），来保护系统免受由超过预定水平的过流过载所造成的损坏。 过流条件和热失控 TE电子的交流2Pro.器件将一个高分子聚合物正温度系数（PPTC）元件和一个MOV元件集成在一个热保护器件里，以便在过流或过压情况下提供可复位功能。这种集成器件的方法可帮助制造商满足IEC61000-4-5和IEC60950等行业要求。 未受保护的标准MOV元件通常被限制在275VAC RMS，以针对通用的输入电压范围。在中性损失的条件下，它们可能会因过热而产生负面结果，即使在电路的上游已使用了保险丝或电源电阻。 AC 2Pro器件中的PPTC元件有助于防止热失控，保持变阻器表面温度低于150°C和防止器件达到由过压瞬变所造成的不安全温度。

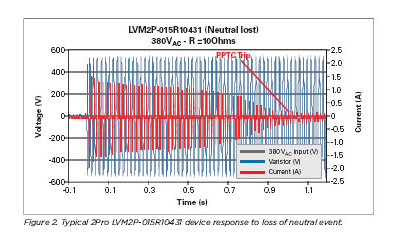

虽然施加到一个MOV上的交流线路电压通常不会超过该器件的最大持续工作电压额定值，但是有可能发生超出这些限制的过压瞬变。2Pro器件将PPTC技术与MOV集成在一起，当MOV长期处于持续过压情况下时，可提升过流和热保护能力。 在过压瞬变的情况下，如图2所示的中性损失事件，2Pro器件中的PPTC元件就会发热、跳脱并进入一种高阻抗状态，从而帮助降低MOV器件失效的风险。
|
