何谓“源”？何谓“表”？数字源表各名词解释

发布时间：2020-4-16 14:28 发布者：whpssins

普赛斯仪表数字源表解释：

1、产品定义：

“源”为电压源和电流源，“表”为测量表；

“源表”即指一种可作为四象限的电压源或电流源提供精确的电压或电流，同时可同步测量电流值或电压值的测量仪表。（恒流源时测电压，恒压源时测电流）

2、产品功能：

①集合电压源、电流源、电压表、电流表的功能于一身，广泛用于各类精密器件的测量。

②四象限工作，可作为源或负载

名词解释：

1、四象限：电源象限是指以电源输出电压为X轴、输出电流为Y轴形成的象限图。第一、三象限即电压电流同相，设备对其它设备供电，称为源模式；第二、四象限即电压电流反向，其它设备对设备放电，被动吸收流入的电流，且可为电流提供返回路径，称为肼模式。

2、分辨率：能导致输出信号发生变化的输入信号的最小变化量。测量数值中可以直接读取的最小值；

3、源限度：电压或者电流的限制范围。由于源表象限功率有限，在高电压档或大电流档时其最大输出电流或最大输出电压会受限制。

4、通道：一组完整功能的源表为一个通道，目前我司台式源表仅提供单通道。需要多通道时请给客户推插卡式源表。

5、精确度：实际输出信号与理想输出之间的偏差。一般用增益误差+偏移误差的方式表示。

6、噪声：直流电源输出的交流杂散成分被称为纹波和噪声。输出中的交流周期信号是纹波，噪声是随机的。对比参数时注意带宽、峰峰值、有效值等关键字。

7、输出建立时间：输出信号到达预期稳定值所需时间。

8、容性负载稳定性：DUT为容性负载时设备的稳定性。

量程变化过冲：量程切换瞬间输出值偏离理想值幅度。

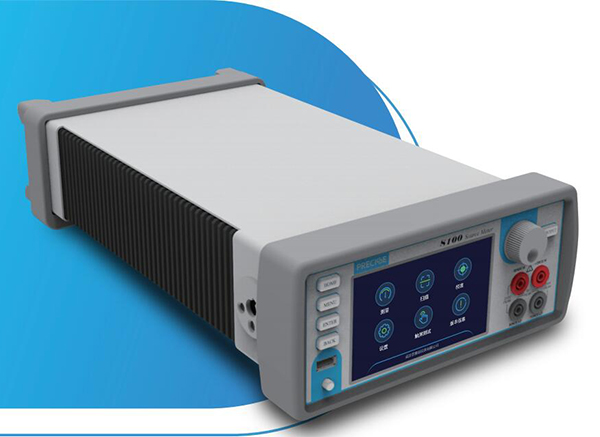

普赛斯仪表-台式源表
