可自动关断的5V电源(7805)
发布时间:2011-3-16 10:04 发布者:
circuit_share
关键词:
7805
,
自动关断

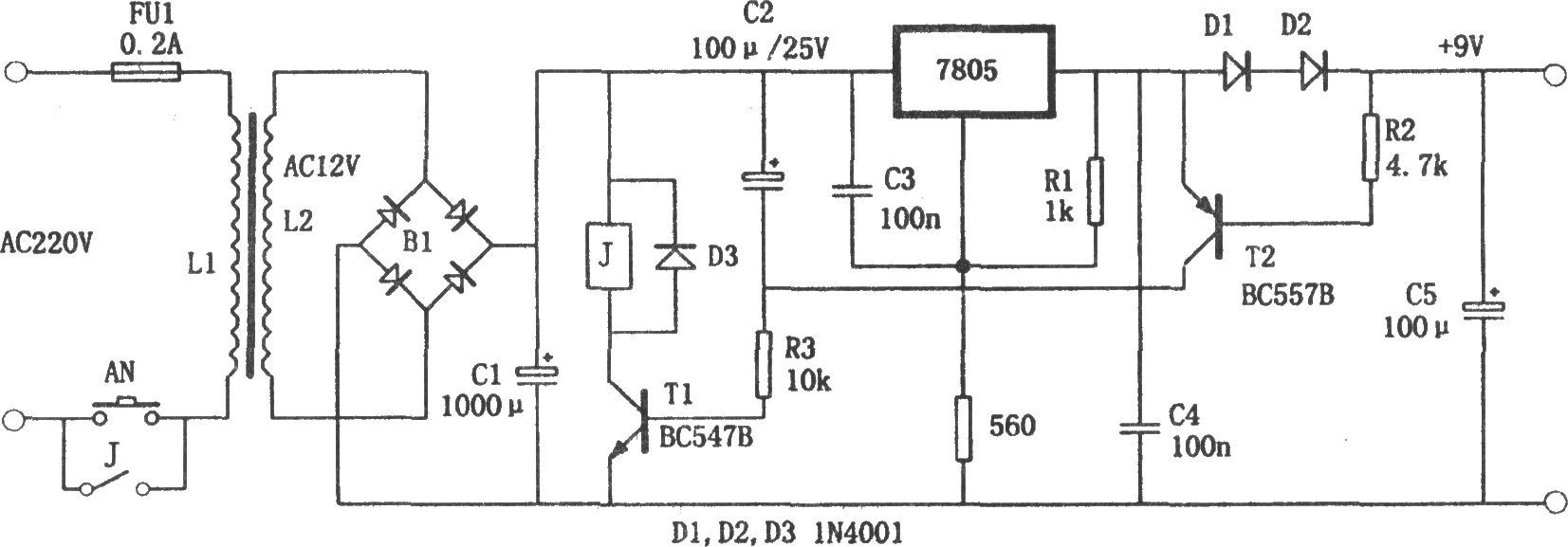

如图所示为一种在无负载
电流
时可自动切断的电源
电路
。当按下常开按钮AN后,220V交流
电压
加在
变压器
的初级绕组上,经变压、整流、滤波和7805的稳压为负载提供电压和电流。在负载上有电流通过时,D1、D2上的电位差,可使T2导通,进而T1也导通,
继电器
(J)动作,其触点(J1)闭合,形成自保持状态,电源正常工作。一旦负载电流停止流动(空载状态),D1、D2两端无电压,T2截止,此时C2通过T1的基极被充电,经过几秒后,T1截止,继电器释放,J1触点切断变压器初级绕组上的220V交流输入电压,稳压器停止工作。只有再接上负载,按一下AN,电源才能再次工作。
