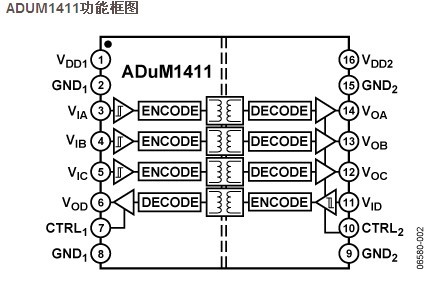

ADuM1401 和ADuM1411的应用区别
发布时间：2011-3-11 17:50
发布者：1770309616
|
ADuM系列隔离器是ADI公司独家ICOUPLER专利技术，ICOUPLER技术是一种基于芯片级变压器磁耦合的专利隔离技术，而不是采用光耦合器中的发光二极管（LED）和光电二极管。它将高速CMOS技术与芯片尺寸变压器相结合，采用多种收发通道配置、速率和性能提供多通道隔离器来满足您的设计要求。 ADuM产品与光耦的比较优势： 1、性能、速度---最高速率可以达到100MBPS ，可实现传统光耦无法比拟的性能及使用寿命。 2、功耗更低---数据传输时功耗比光耦降低98%; 3、集成度更高---一个贴片16脚 (SOW-16)集成了4个通道，PCB节省了大约60-70%; 4、使用方便---提供各种灵活的通道配置，同一芯片提供正向与反向通信通道。 5、价格更便宜---每通道成本为传统光耦的40%。广泛应用在总线隔离(CAN、RS-232、RS-422/485、I2C、PROFI-BUS等)I/O线、地址线的信号隔离;传感器信号的隔离。电源的隔离、工业、电脑、仪器仪表、医学仪器、通讯、家用电器、电机、汽车电子、网络设备、各种工业自动化设备及数据采集设备。 ADuM141x* 是采用ADI公司iCoupler® 技术的四通道数字隔离器。这些隔离器件将高速CMOS与单芯片空芯变压器技术融为一体，具有优于光耦合器等替代器件的出色性能特征。 iCoupler器件不用LED和光电二极管，因而不存在一般与光耦合器相关的设计困难。简单的iCoupler 数字接口和稳定的性能特征，可消除光耦合器通常具有的电流传输比不确定、非线性传递函数以及温度和使用寿命影响等问题。这些iCoupler 产品不需要外部驱动器和其它分立器件。此外，在信号数据速率相当的情况下， iCoupler 器件的功耗只有光耦合器的1/10至1/6。 ADuM141x隔离器提供四个独立的隔离通道，支持多种通道配置和最高达10 Mbps的数据速率。所有型号均可采用2.7 V至5.5 V电源电压工作，与低压系统兼容，并且能够跨越隔离栅实现电压转换功能。所有产品均有默认输出控制引脚。利用该引脚，用户可以定义无输入电源时输出所采取的逻辑状态。与其它光耦合器不同，ADuM141x隔离器具有已取得专利的刷新特性，可确保不存在输入逻辑转换时及上电/关断条件下的直流正确性。 ADUM1401: 四通道数字隔离器（3/1通道方向性） 产品描述： ADuM140x* 是采用ADI公司iCoupler® 技术的四通道数字隔离器。这些隔离器件将高速CMOS与单芯片空芯变压器技术融为一体，具有优于光耦合器等替代器件的出色性能特征。 iCoupler 器件不用LED和光电二极管，因而不存在一般与光耦合器相关的设计困难。简单的iCoupler 数字接口和稳定的性能特征，可消除光耦合器通常具有的电流传输比不确定、 非线性传递函数以及温度和使用寿命影响等问题。 这些 iCoupler 产品不需要外部驱动器和其它分立器件。此外，在信号数据速率相当的情况下，iCoupler 器件的功耗只有光耦合器的1/10至1/6。 ADuM140x隔离器提供四个独立的隔离通道，支持多种通道配置和数据速率（请参考数据手册“订购指南”部分）。所有型号任一端均可采用2.7 V至5.5 V电源电压工作，与低压系 统兼容，并且支持跨越隔离栅的电压转换功能。此外，ADuM140x具有低脉冲宽度失真（CRW级小于2 ns）和严格的通道间匹配（CRW级小于2 ns）特性。与其它光耦合器不同， ADuM140x隔离器具有已取得专利的刷新特性，可确保不存在输入逻辑转换时及缺少一个电源条件下的直流正确性。 应用 通用多通道隔离 SPI接口/数据转换器隔离 RS-232/RS-422/RS-485 收发器 工业现场总线隔离 汽车系统 ADUM1411: 四通道数字隔离器 产品描述： ADuM141x* 是采用ADI公司iCoupler® 技术的四通道数字隔离器。这些隔离器件将高速CMOS与单芯片空芯变压器技术融为一体，具有优于光耦合器等替代器件的出色性能特征。 iCoupler器件不用LED和光电二极管，因而不存在一般与光耦合器相关的设计困难。简单的iCoupler 数字接口和稳定的性能特征，可消除光耦合器通常具有的电流传输比不确定、 非线性传递函数以及温度和使用寿命影响等问题。这些iCoupler 产品不需要外部驱动器和其它分立器件。此外，在信号数据速率相当的情况下， iCoupler 器件的功耗只有光耦合 器的1/10至1/6。 ADuM141x隔离器提供四个独立的隔离通道，支持多种通道配置和最高达10 Mbps的数据速率（请参考“订购指南”）。所有型号均可采用2.7 V至5.5 V电源电压工作，与低压系统兼 容，并且能够跨越隔离栅实现电压转换功能。所有产品均有默认输出控制引脚。利用该引脚，用户可以定义无输入电源时输出所采取的逻辑状态。与其它光耦合器不同，ADuM141x 隔离器具有已取得专利的刷新特性，可确保不存在输入逻辑转换时及上电/关断条件下的直流正确性。 应用 通用多通道隔离 SPI 接口/数据转换器隔离 RS-232/RS-422/RS-485收发器 工业现场总线隔离 ADUM1411: 四通道数字隔离器 技术指标 # Ch: 4 iCouplerType: Standard,iCoupler # of Inputs Side 1: 3 # of Inputs Side 2: 1 Max Data Rate: 10Mbps Package: 16-Lead SOIC Insulation Rating (kVrms): 2.5kV rms Max Operating Temp (°C): 105Deg Pos Supply: +2.7V to +5.5V Max Prop Delay (ns): 50ns ADuM1411功能框图

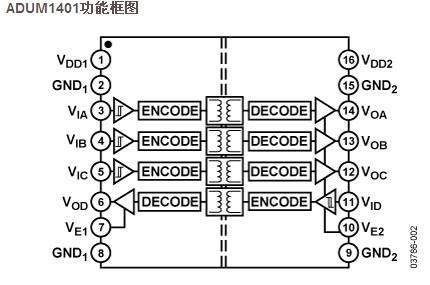

ADUM1401: 四通道数字隔离器（3/1通道方向性） 技术指标 # Ch: 4 iCouplerType: iCoupler,Standard # of Inputs Side 1: 3 # of Inputs Side 2: 1 Max Data Rate: 90Mbps Package: 16-Lead SOIC Insulation Rating (kVrms): 2.5kV rms Max Operating Temp (°C): 125Deg Pos Supply: +2.7V to +5.5V Max Prop Delay (ns): 32ns ADuM1401功能框图
目前ADuM1401货期比较长，价格高一些。ADuM1411的价格和货期都很好。看看 这两款芯片的性能指标，封装形式还有PIN定义，如果PIN 7 ,PIN10外接电路不是MCU 控制，ADuM1411可以完全替代 ADuM1401。 |
