一款新的LoRa无线通信芯片组 ASR6501通用原有sx1262/sx1276/sx1278

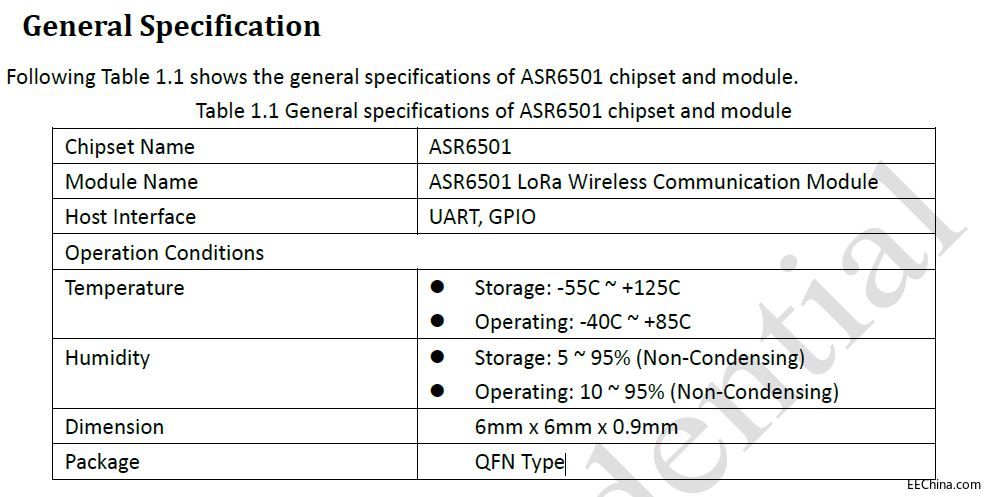

1概述 ASR6501是一款通用的LoRa无线通信芯片组，带有集成的罗兰无线收发器， 无线电收发机具有从150MHz到960MHz的连续频率覆盖。LoRa调制解调器支持罗兰 LPWAN用例的调制和（G）遗留用例的FSK调制。LoRa无线通信 ASR6501设计的模块为LPWAN应用提供超长距离、超低功耗的通信。 ASR6501的灵敏度可达到-140dBm以上，最大发射功率大于 +21分贝。这使得它适用于长距离LPWAN，具有较高的效率。整个芯片包是 非常小的尺寸，6毫米x 6毫米。 主要特点 小尺寸：6mm x 6mm x 0.9mm。 ▪LoRa收音机和LoRa调制解调器。 频率范围：150MHz~960MHz。 最大功率+21dBm恒定射频输出。 高灵敏度：低至-140dBm。 在LoRa调制模式下，可编程比特率高达62.5kbps。 在（G）FSK调制模式下，可编程比特率高达300kbps。 前序检测。 嵌入式存储器（高达128kbytes的闪存和16Kbytes的SRAM）。 可配置6个GPIO，1xI2C，1xUART，1xSWD。 45048兆赫ARM Cortex-M0+CPU。 8通道DMA引擎。 嵌入12位1Msps SAR ADC。 232.768kHz外部手表晶体振荡器。 用于MCU的4-33MHz外部晶体振荡器（可选）。 用于LoRa无线电的32MHz外部晶体振荡器。 内置高频（48MHz）RC振荡器。 嵌入式内部低频（40kHz）RC振荡器。 嵌入内部PLL产生48MHz时钟。

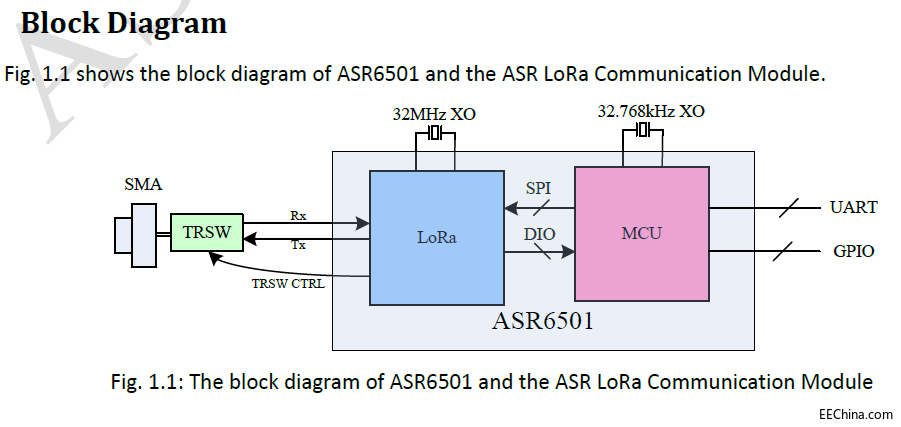

LoRa通信模块由ASR6501设计，也是用户参考设计。客户可以通过UART和GPIO接口与ASR6501通信。
|
