MT7733低成本内置MOS,二极管，无VCC和启动电阻

哈哈加油

1.方案名称： MT7733低成本内置MOS,二极管，无VCC和启动电阻

2.品牌名称：美芯晟

3方案特点： MT7733是一款工作于电感电流临界导通模式的 高精度LED恒流驱动芯片，主要应用于非隔离降压 型LED电源系统。 MT7733适用于85Vac~265Vac全范围输入电压， 芯片内置500V高压功率MOS管，采用自主设计的 高压片内供电方案，无需VCC电容及启动电阻， 内置续流二极管，外围电路简单，系统成本低。 MT7733具有高精度的快速电流采样电路，可实现 高频应用且具有优异的线性调整率。工作在电感电 流临界模式，使得输出电流不随电感感值变化，且 具有良好的负载调整率。 MT7733同时实现了各种保护功能，包括LED短路 保护（SCP）和过温自动调节等，以确保系统可靠 地工作

4特点功能：

无VCC电容及启动电阻

内置续流二极管

支持高频开关应用，可使用贴片电感

临界导通模式，对电感不敏感

低母线电压下不闪灯

输出电流精度±5%

LED短路保护

欠压锁定保护（UVLO）

过温自动调节

SOP4封装

5应用范围：LED球泡灯，日光灯，信号灯，景观灯等 ，LED蜡烛灯，玉米灯等， LED开关调色和感应灯 ， 其他LED驱动应用及通用恒流源

方案  资料++ + +++++郭生+++Q:3301086671

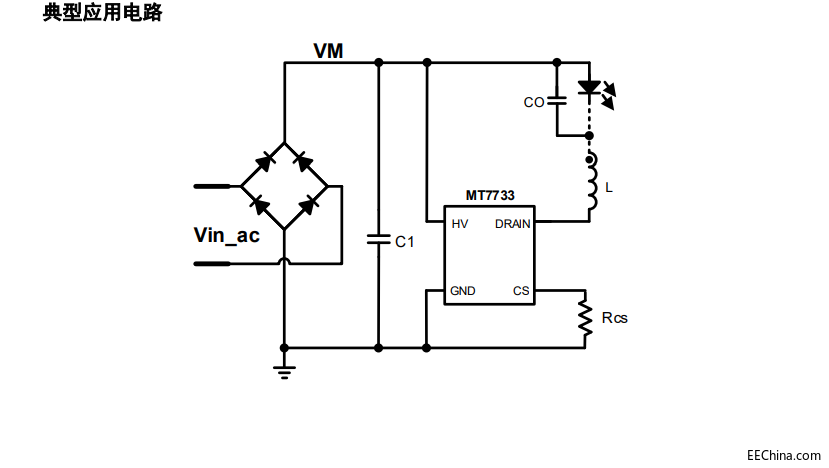

6原理图：
