BP3516C 隔离/恒压恒流/PSR/PWM/PFM 多模式控制

哈哈加油

1.方案名称： BP3516C 隔离/恒压恒流/PSR/PWM/PFM 多模式控制

2.品牌名称：晶丰明源

3方案特点：BP3516C 是一款高精度恒压恒流驱动芯片。芯片工 作在电感电流断续模式，适用于 85Vac~265Vac 全 范围输入电压的隔离电源。 BP3516C 芯片内部集成 650V 功率开关，采用独有 的电压电流控制技术，不需要环路补偿电容，即可 实现优异的恒压恒流特性，极大的节约了系统成 本和体积。 BP3516C 芯片采用 PWM/PFM 多模式控制技术，能有 效降低系统待机功耗，提高效率和动态性能，并减 小系统工作在轻载时的噪声。 BP3516C 具有多重保护功能，包括输出开路/短路 保护，芯片供电欠压/过压保护，逐周期限流，过 温保护等。 BP3516C 采用 SOP8 封装。

4特点功能：

PSR 隔离系统恒压恒流输出

PWM/PFM 多模式控制

内部集成 650V 功率管

待机功耗<100mW

±5%输出电压/电流精度

内置软启动

输出开路保护

输出短路保护

芯片供电欠压/过压保护

过温保护

逐周期限流

采用 SOP8 封装

5应用范围： 充电器 , 辅助电源 , LED 驱动电源

方案 资料++技术支持+++++++郭生+++  QQ:3301086671

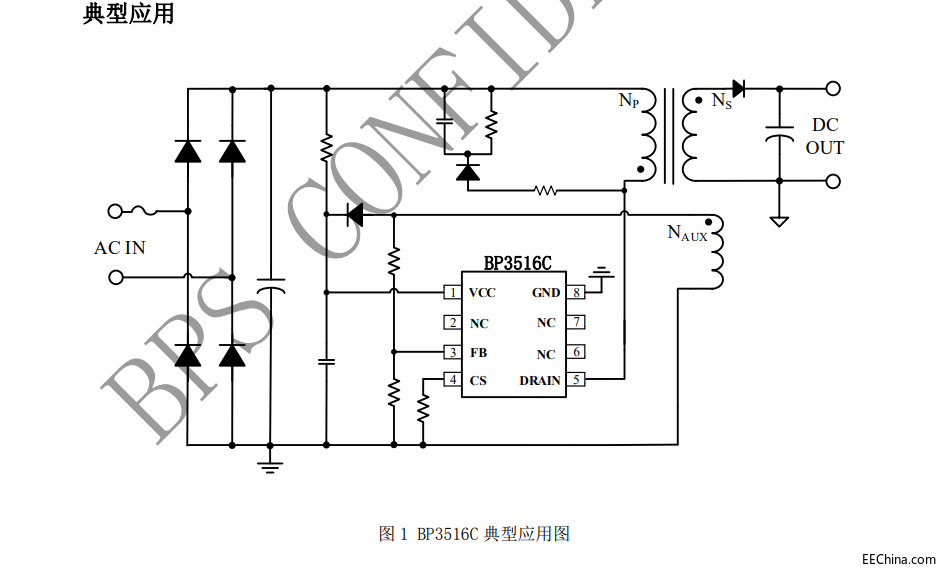

6原理图：
