6-100V5A 高精度 高效率 降压型LED恒流方案 H5721L
发布时间：2020-3-18 15:45
发布者：用芯出发
|

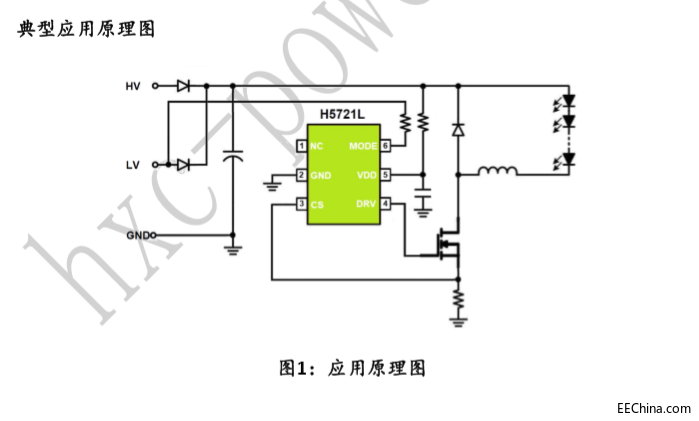

1.方案名称：6-100V5A 高精度 高效率 降压型LED恒流方案 H5721L 2、品牌名称;惠海半导体 H5721L低温升、高恒流精度、高效率的LED降压恒流LED驱动ic，H5721应用于LED照明应用可轻松过EMC 解决收音机 对讲机干扰问题，宽输入电压范围为6-100V，输出电流达到5A，外围元器件仅仅10个，平均电流工作模式，性能优异，5-100V输入，输出电流不变，5-100V输入，输出兼容很宽的灯珠串数情况下电流保持不变，具有很好的线性调整率、负载调整率 3.H5721带有输出短路保护功能，5V～100V 输入条件下，短时短路不会损坏电源器件。H5721还有过温调节电流的功能 4.特点功能： 宽压5-100V输入范围 典型的130KHz开关频率 效率高达95%以上 输出电流可高达5A 内置智能温度保护，高温降电流 MOS管外置 3%恒流精度 平均电流工作模式 5.应用范围： 低压照明、电动车灯、汽车灯、摩托车灯、低压球泡灯、工作灯、长条灯 6.原理图：

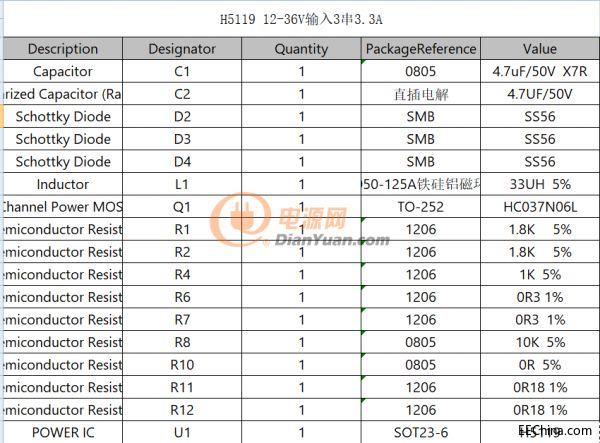

7.物料清单图：
8.惠海车灯IC列表：
|
