MT9513S单级，高功率因数，省多电容电阻，抗浪涌强

哈哈加油

1.方案名称： MT9513S单级，高功率因数，省多电容电阻，抗浪涌强

2.品牌名称：美芯晟

3方案特点：MT9513S 是一款高功率因数、非隔离 LED 驱动芯 片。它采用实地降压式开关电源的架构，工作在准 谐振模式，同时使效率和抗电磁干扰的性能都得到 提升。 MT9513S 通过内部集成的高压供电电路供电，无需 外部 VDD 电容。通过内部数字积分器实现误差积分 功能，节省了 COMP 管脚及 COMP 电容。MT9513S 通过内部集成的 THD 补偿电路，可以满足更低 THD 和奇次谐波的需求。 MT9513S 内部集成了多重的保护功能，比如输入过 压保护、逐周期过流保护、过温折返保护、输出短 路保护、输出开路保护等等，提高了可靠性，并且 所有保护均具有自恢复功能。芯片通过 ROVP 脚的 外部电路连接（如开路、接地或连接不同阻值的电 阻），来调节输出过压保护功能。 MT9513S 内置反馈电路和高压 MOSFET，极大地 精简了外围电路，节省了 BOM 成本。

4特点功能：

单级有源PFC实现了高功率因数（功率因 数>0.9）

内置高压供电电路，无需外置VDD电容及供电 电路内置积分器，无需外置COMP电容

集成THD补偿电路

集成奇次谐波补偿电路，抑制高次谐波失真

内置线电压补偿

内置驱动脚去磁检测，节省外置反馈电阻

高精度的LED输出电流

优异的线性调整率和负载调整率

临界导通模式运行

集成输入过压保护，输入电压高于375Vac关断， 320Vac恢复。抗浪涌能力强，更加安全可靠

通过ROVP脚，设置不同输出过压保护阈值

多种保护和自动恢复功能

具有软启动功能

SOP7封装

5应用：LED球泡灯，射灯 ，LED灯管， 其他 LED 驱动应用

方案  资料++ + +++++郭生+++  Q:3301086671

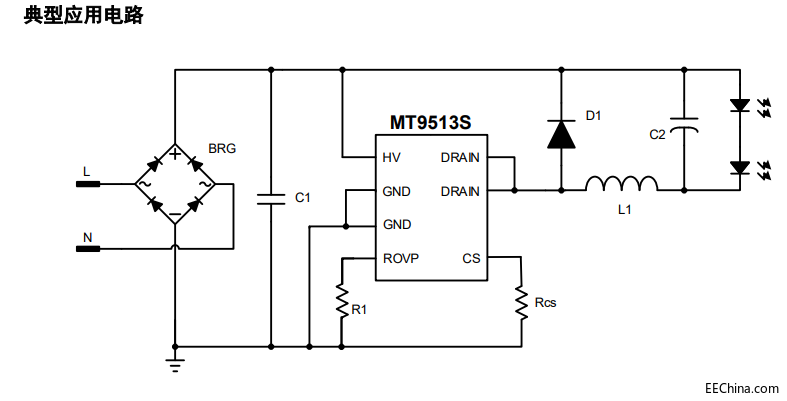

6原理图：
