LED汽车前大灯驱动一切二无需切换MOS驱动方案
发布时间：2020-3-13 16:30
发布者：用芯出发
关键词：
汽车大灯方案 , 降压恒流LED汽车大灯
|
产品描述H5628L 是一款一路灯串切换两路灯串的降压恒流驱动器,高效率、外围简单、内置功率管，适用于 5-85V 输入的高精度降压 LED 恒流驱动芯片。内置功率管输出最大功率可达 100W，最大电流2.5A。H5628L可实现远近光功能：两路灯亮---切换---一路灯亮，其中切至一路灯亮时选全亮或半亮。同时，亦可实现 1 切1 功能：一路灯亮---切换---另一路灯亮。H5628L 工作频率固定在 130KHZ 左右，同时内置抖频电路，可以降低对其他设备的 EMI 干扰。另外采用平均电流采样模式，电流精度高。H5628L 具备输出短路保护功能，5V～85V 输入条件下，短时短路不会损坏电源器件。H5628L 过温调节电流的功能。当芯温度温度达到135度时开始缓缓降电流，当温度低于135度时电流开是缓慢回升这个温度升降过程，其光效不会跳变太过明显。 4.产品特点： 宽输入电压范围：5V～85V 可设定电流范围：内置 10mA～2500mA 固定工作频率：130KHZ 内置抖频电路，降低对其他设备的 EMI 干扰 平均电流模式采样，恒流精度更高 0-100%占空比控制，无电流节点跳变 输出短路保护过温保护 功能模式：一路切 2 路、A 路切 B 路 封装：ESOP8 5.应用领域 电动车，摩托车灯照明 汽车灯照明 手电筒 H5628L线路图：

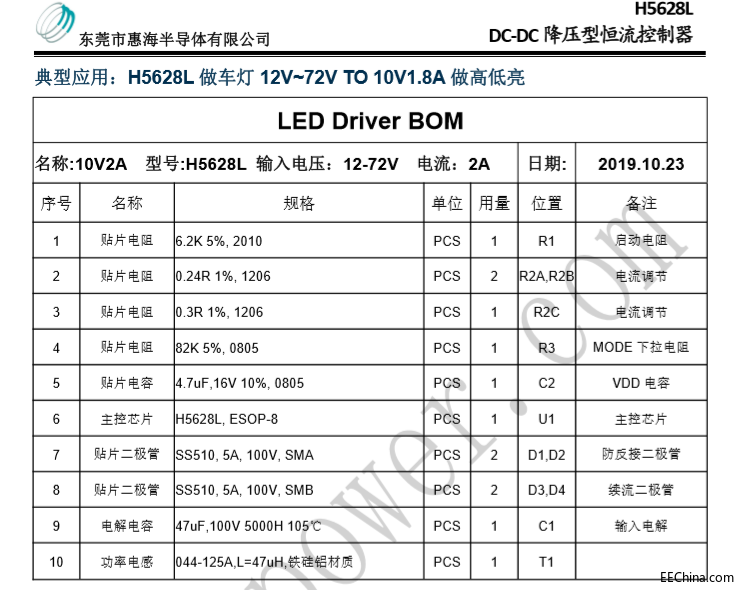

物料清单：
