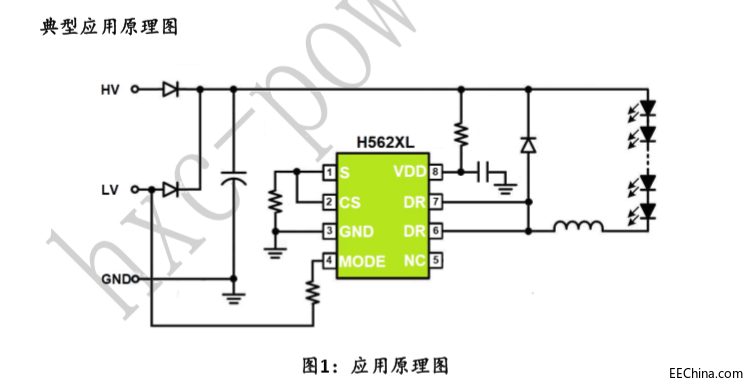

H562X系列DC-DC车灯照明应用降压恒流芯片，可全系列PIN对PIN直接兼容替换LN2516 ABCD档，PIN对PIN替换，无需改板，无需改动任何元器件，性能比高，价格优惠，成本低，温升低 H562X是一款目前车灯市场上做单亮、高低亮切换、强弱光切换成本低，外围元器件少，性能优越的一款降压恒流车灯IC，性价比极高，大力推荐广大工程师选H562X设计到车灯电源应用中，竞争优势大，可大大降低成本，提高市场竞争力 H562X概述： H562X是一款内置智能过温保护功能的DC-DC降压恒流LED驱动器，广泛应用于LED低压灯、LED车灯市场上，量产成熟、稳定，出货量久、出货量非常大，性价比极高 H562X是一款外围元器件非常简单、并采纳PWM连续工作模式、支持6-100V电压输入的非隔离LED降压恒流驱动器 H562X固定频率130KHZ，由于采纳了PWM工作模式，所以在应用中可以采用很小的电感值及采用很小的功率MOS即可驱动理想的电流值，可以有效节省LED驱动体积 H562X通过对MODE端口进行控制实现2功能切换。MODE悬空为高亮100%亮度模式，接高为50%电流亮度模式 H562X产品特点： 低压差即可恒流 低压差无过冲 输入电压：6-100V 输出电流：100-5000mA 效率高达80%以上 内置6V稳压管，固定频率130KHZ 平均电流工作模式 恒流精度：3% 高负载调整率、高线性调整率 内部集成过温保护功能、过温保护降电流 内置输出短路保护 想必大家都知道，目前LED电动车、摩托车前大灯的工作温度很高环境比较恶劣，有的工作温度都达到140度了，所以做电动车前大灯的话电源IC带过温保护功能是一定要具备的 H562X解决摩托车、电动车前大灯恶劣的灯体温度的问题 H562X由于固定开关频率，所以做宽电压大电流非常容易，温升也特别低，并且可以使用很小的电感及MOS管就可以支持很大的输出电流 H562X带输出短路保护功能，有效解决生产测试过程中工人不小心短路导致电源烧毁的问题 应用领域： 车灯照明、低压照明、低压球泡灯照明 H562X A档 6-100V，内置MOS管，ESOP-8封装，电流2.5A H562X B档 6-100V，内置MOS管，ESOP-8封装，电流1.8A H562X C档 6-100V，内置MOS管，ESOP-8封装，电流1.5A H562X 外置MOS 6-100V，SOT23-6封装，电流5A H562X线路图： 样品申请及联系方式：
东莞市惠海半导体有限公司
小邱
手机15322819532 微信同号
QQ:3007519876企业QQ
东莞市东城区鼎峰卡布斯国际广场B座5楼
免费提供技术支持，免费提供DEMO测试及方案资料
|
