AG7110方案应用|HDMI/DVI/DP++Switch方案设计
发布时间：2020-3-7 18:21
发布者：TEL18520874087
|
AG7110方案应用|HDMI/DVI/DP++Switch方案设计 AG7110概述 Algoltek AG7110芯片是数字视频接口（DVI）或高清多媒体接口（HDMI）或DisplayPort双模开关，最多可将3个DisplayPort或DVI或HDMI端口切换到单个显示接收器设备。最大带宽为每个通道3.4Gbps，并支持深色技术。它的功率较低，在大多数应用中，操作不需要外部电源。AG7110可节省空间，有两种LQFP48和QFN48两种封装方式，并在0°C至+70°C温度范围内正常工作。 AG7110特征 •单电源3.15V~5.5V 支持交流耦合和直流耦合输入 支持HDMI、DVI和显示端口输入 兼容HDMI 1.4b规范 兼容DisplayPort双模1.1标准版本 每个通道最大TMDS吞吐量高达3.4Gbps（总计 10.2 Gbps） 最大像素时钟频率高达340MHz 支持4K2K@30Hz分辨率 •支持深色技术 嵌入RC以排除外部晶体 嵌入5V至3.3V/1.2V调节器 在每一个高信号输入点集成50欧姆终端电阻 支持3个GPO端口启用LED指示灯 支持GPI在自动或MCU模式之间进行选择 （参见AG7110应用说明） 自动HDMI插件检测 在没有外部MCU的源设备，内置端口激活电路 支持远程控制器的外部MCU接口应用 为省电而实施的挂起模式 实施自动均衡设计以支持不同长度的电缆 实施信号扩展设计以支持长电缆 封装和包装方式 LQFP-48/QFN48 7X7mm包装尺寸 扩展商业温度范围（0°C至+70°C） AG7110应用途径 投影仪 A/V接收器 游戏机 电视/监视器 媒体中心 个人电脑/笔记本电脑
AG7110方框设计图

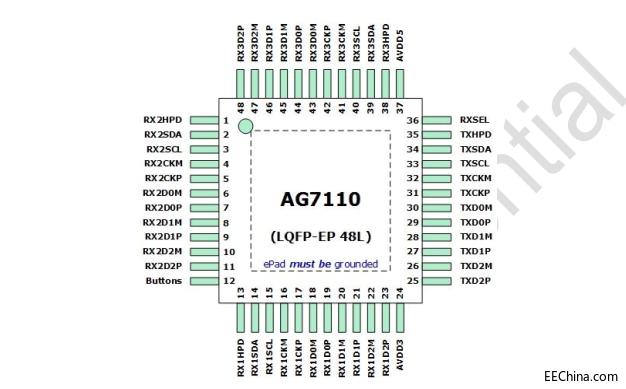

AG7110管脚和封装方式
AG7110最大绝对值参数
AG7110正常运行条件
AG7110 数字I/O规范
|
