1.方案名称：BP2808低成本EMC,支持可控调光

2.品牌名称：晶丰明源

3方案特点：

BP2808 是一款驱动 LED 的恒流控制芯片，系统应 用电压范围从 12VDC 到 600VDC，占空比最大可达 100%。支持交流 85V-265V 输入，主要应用于非隔 离的 LED 驱动系统，也可以用于 Flyback 隔离方 案。BP2808 采用专利技术的源级驱动和恒流补偿 方法，使得 LED 电流从交流 85V-265V 范围内变化 小于±3％。而且，BP2808 采用专利技术的驱动结 构，使得系统 18W 的 LED 日光灯方案中，在交流 85V-265V 范围内系统效率高于 90％。在交流 85V-265V 范围内，BP2808 可以驱动从 3W 到 36W 的LED阵列，广泛应用于E14 / E27 / PAR30 / PAR38 / GU10 等灯杯和 LED 日光灯。 BP2808具有多重LED保护功能包括LED开路保护、 LED 短路保护、过温保护。在系统故障出现的时候， 电源系统进入保护状态，直到故障解除，系统又 重新进入正常工作模式。 BP2808 采用 SOP8 封装。

4应用
LED 日光灯 ,PAR30/PAR38/GU10/E27 LED 射灯、球泡灯 ,LED 路灯 ,ED 洗墙灯 ,LED 信号灯,LED 景观灯

5特点
源级驱动结构
恒流补偿技术
低成本的 EMC 解决方案
支持可控调光
±5%的输出电流精度
高达 95%的系统效率
LED 短路保护、LED 开路保护
芯片内部过温保护
复用 DIM 引脚进行 LED 模拟调光、PWM 调光和 系统动态温度补偿

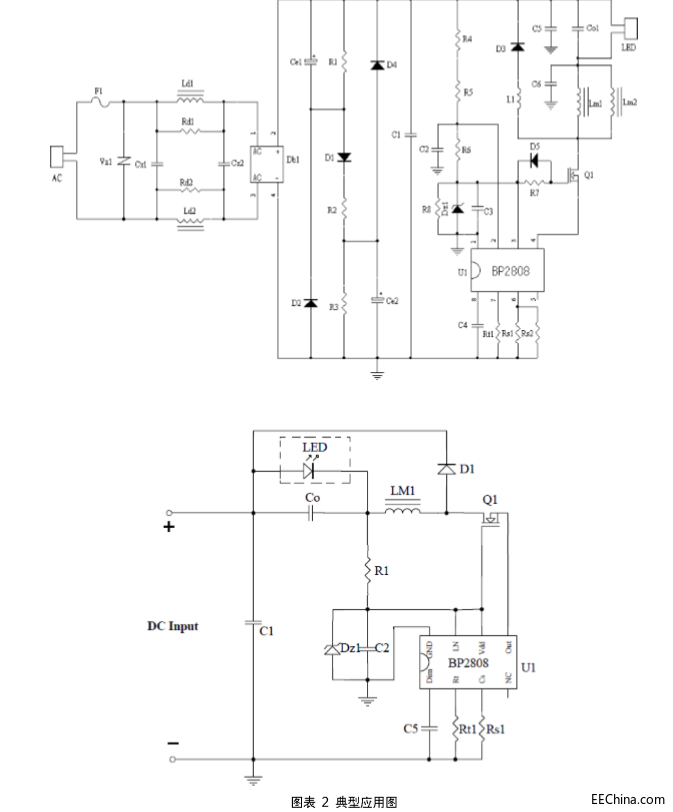

6原理图：
