普源频谱分析仪解读VSA数字解调的四大方法
发布时间：2020-3-4 15:26
发布者：agitek2008
|

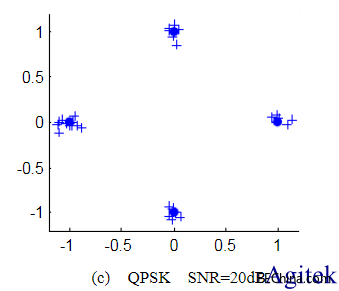

无线通信常常需要用频谱分析仪对信号进行数字解调，分析信号质量，通常的分析有四种方法——IQ星座图、IQ眼图、码元表、误码率表。今天就来介绍下这四种分析方法如何帮助我们观察信号质量。 一、IQ星座图 数字调制是将低频信息通过高频载波发射所做的必要步骤，当我们接收到信号时，首先要对信号解调。IQ星座图是一种调制映射关系，利用正交平面，把调制的所有可能性——调制后的符号数（或者叫状态空间），铺在我们构建的正交平面上。信号调制过程中从一个点跳到点（调制状态），点与点的距离叫做欧氏距离，代表能量；当我们观察迹线是否正确落在对应的格点上，可以判断信号的幅相调制是否完成。
当然，不同的调制方式星座图形态不同，比如BPSK只有两种状态，QPSK有四种状态，而QAM的状态数更多。

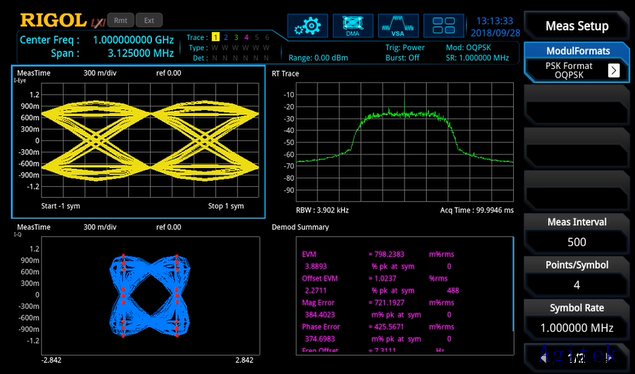

二、IQ眼图 眼图常常用于时域信号测试，通过重叠一定数量的波形，观察时钟张合效果。如果眼睛张开，认为信号的误码率低质量好；眼睛闭合，则误码率高，需要改进电路设计。IQ眼图是观察信号数字调制过程随时间变化的有力工具，随着时间变化，信号调制过程在I轴的迹线经过重叠后是否“眼睛闭合”，来判断同相通道的眼图质量的好坏。对应的还有Q-眼图，叫做正交通道的眼图。IQ眼图是误差向量时间测量的基础。

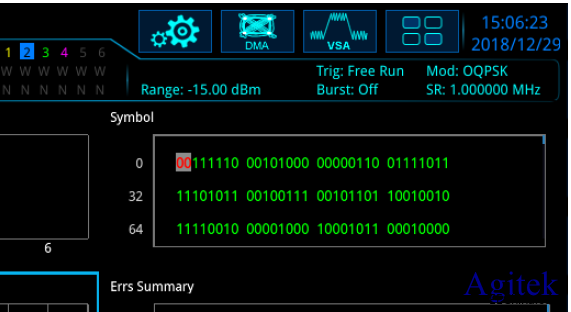

三、码元表 码元是数字调制的具体状态信息，反映实际调制的电平变化以及调制状态。码元对应星座图中的每个格点，码元表将信号解调后得到的调制信息予以展示。通过码元表和参考表的对比，可以测出误码率。

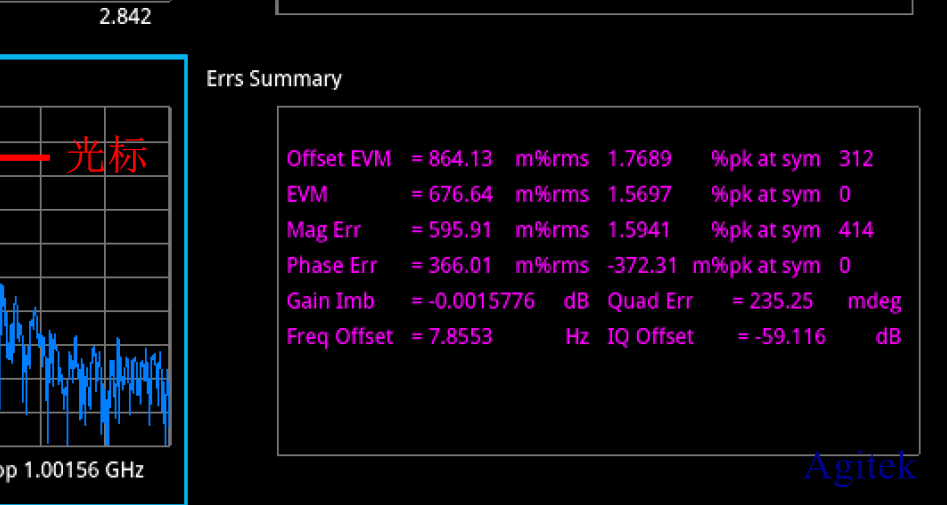

四、误码率表 通过对比码元参考表，频谱仪可以实现误码率分析，通过对数据的分析，可以统计出误差矢量幅度（EVM）、幅度误差（MagErr）、相位误差（PhaseErr）等结果。在通信技术的不断发展下，对相应的测试技术也提出了更高要求。

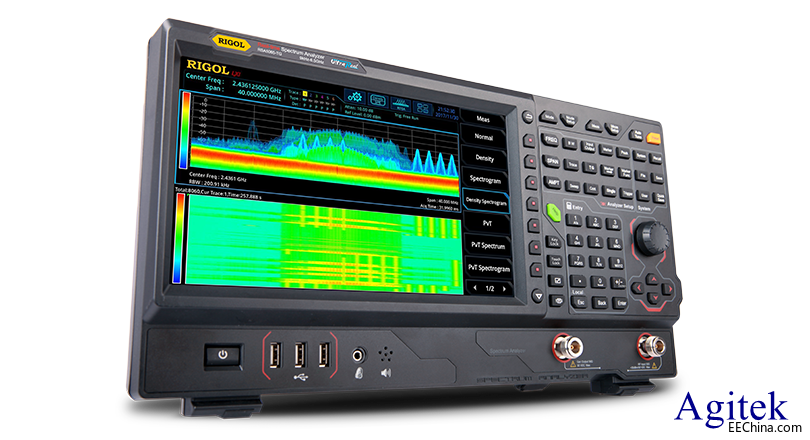

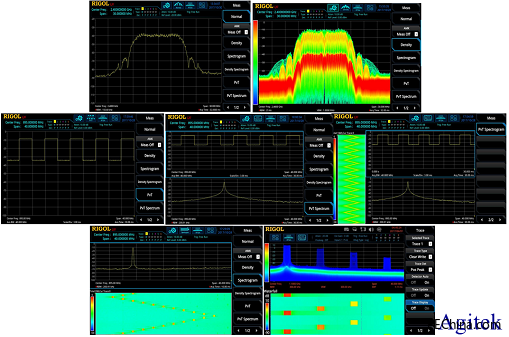

RSA5065普源实时频谱分析仪，配备实时分析及扫频分析功能，可选矢量信号分析应用软件（VSA）及EMI测量应用软件（EMI），拥有优异的性能及指标。其频率范围9kHz至3.2GHz/6.5GHz，并提供带有跟踪源“-TG”型号，可广泛的应用于企业研发、工厂生产、教育教学等诸多领域。
观察信号时，RSA5065可以综合运用上述四种方法，使工程师的测试更便捷，更准确，是深受测试工程师广泛好评的无线通信测试方面的得力工具。
