Symmetricom相位噪声分析仪TSC5120A无法开机维修案例
发布时间：2020-2-28 09:44
发布者：Agitekservice12
|

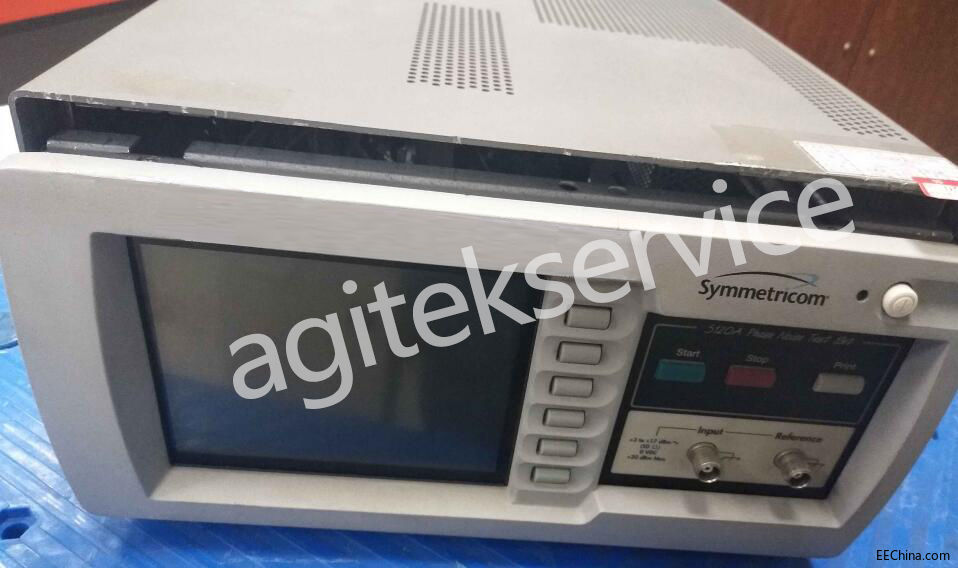

一台“百病缠身”TSC5120A相噪测试仪维修复活记 一、仪器名称型号：相位噪声分析仪，美国Symmetricom公司TSC5120A。

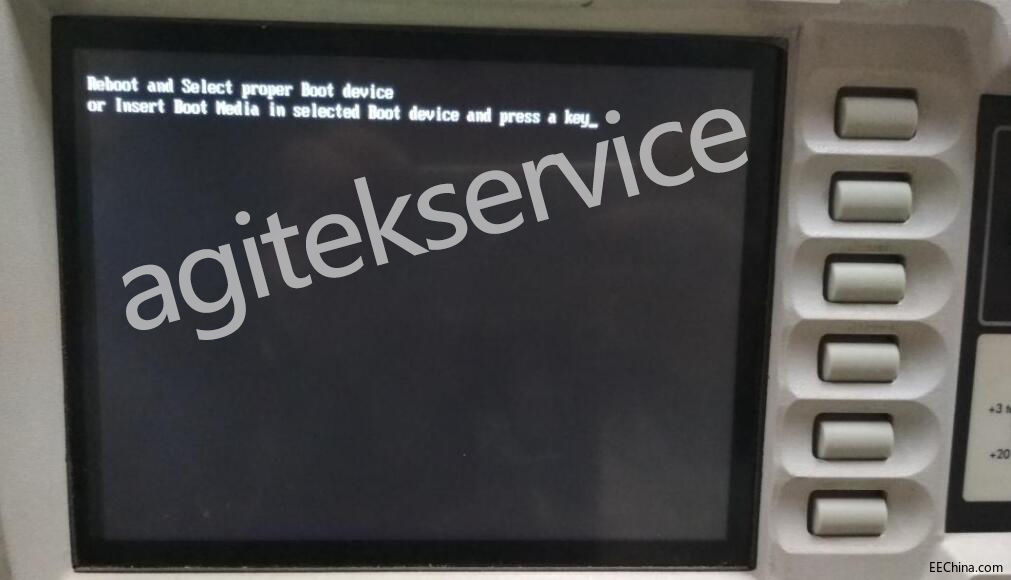

二、故障表现： 无法开机，其他未知。 三、维修过程： 客户表示，该机器在其他多家维修公司（含原厂）处理过，均无法修复。 1、修复开机故障： 实测可以上电开机，但无法点亮屏幕及引导系统。 该机内部采用了一块5.25寸通用工业控制计算机，因此，修复该故障不算难事，不在本文描述范围内。 但是，后续的工作几乎让人崩溃！ 2、修复启动故障： 在采用外挂硬盘安装Windows系统验证通过后才发现，本机的启动CF卡上，原本使用的系统及分区格式均与Windows不兼容，无法识别及读取，众多通用工具均失效。
由于在新CF卡上安装Windows系统可以正常运行，可以基本确认计算机硬件系统正常，因此开始查找原CF卡的分区及原系统格式。 这算什么呢，有强大的因特奈特，计算机的事儿都不算事儿，你说呢?

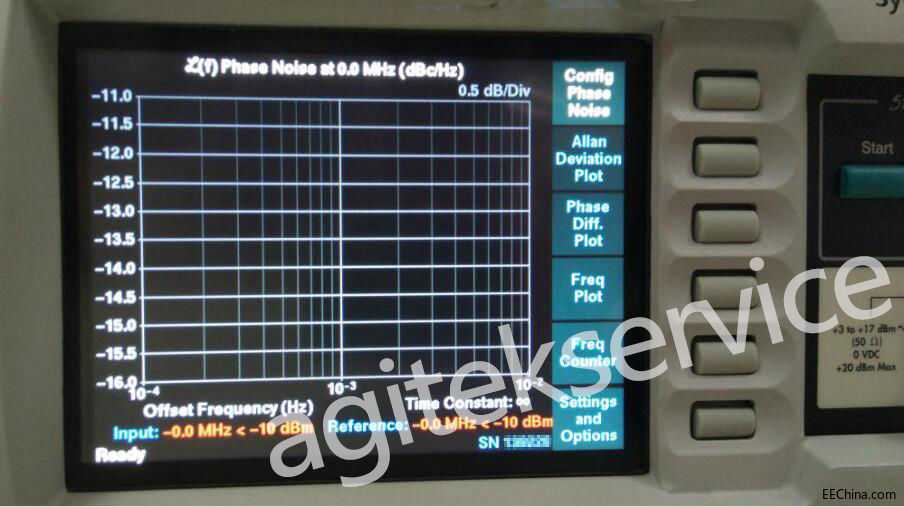

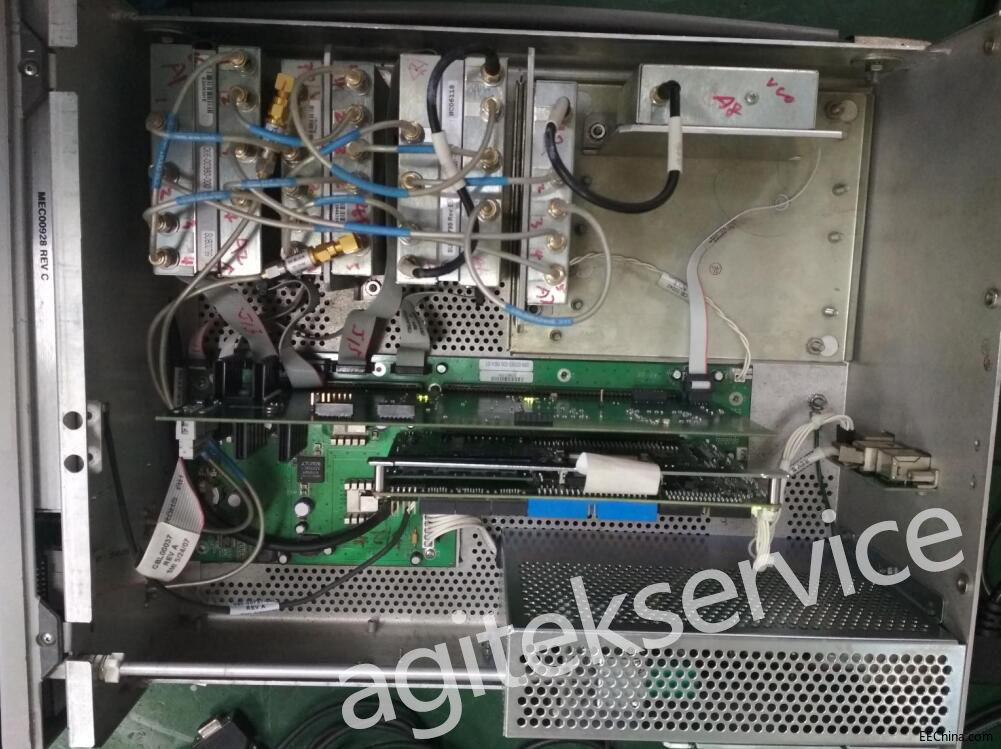

3、信号测试故障： 终于可以进入到测试界面了，以为万事大吉，不成想，噩梦才刚刚开始： 不论输入什么信号，给哪个端子输，永远都是这个界面，Input和Reference后面的示值永远不变！ 开始查信号通路及各节点的特征值，均正常！维修陷入了僵局。 突然想起客户说的，该机器在其他多家维修公司（含原厂）处理过......，再看一下内部的布局：
各种标识......，会接错线缆吗？ 答案是肯定的：经过多种尝试和梳理，多天的努力，终于正确恢复了连接线，信号测试结果终于出现在了该出现的位置：

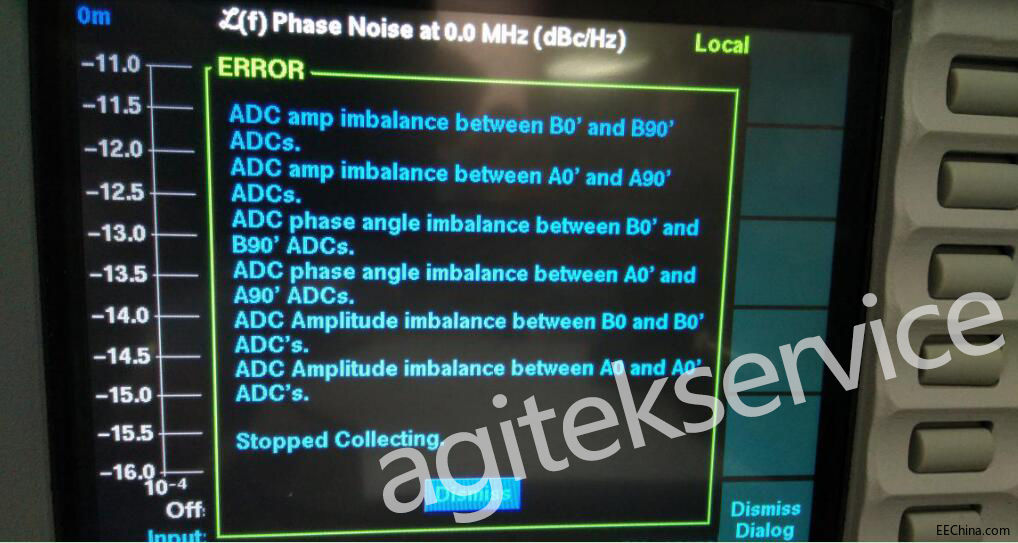

进一步测试，发现了个小小的问题：Reference测试的电平比Input的示值大，而且，基本不随输入信号的调整变化。小case啦。既然通路模拟信号均正常，而数字化后的显示不正常，那么故障点显而易见啦。 轻松搞定后，准备轻松一下...... 4、相位噪声分析故障： 可是，在我们还没来得及庆祝的时候，紧接着的画面又再次让我们已经脆弱的小心灵蒙上了不祥的阴影：

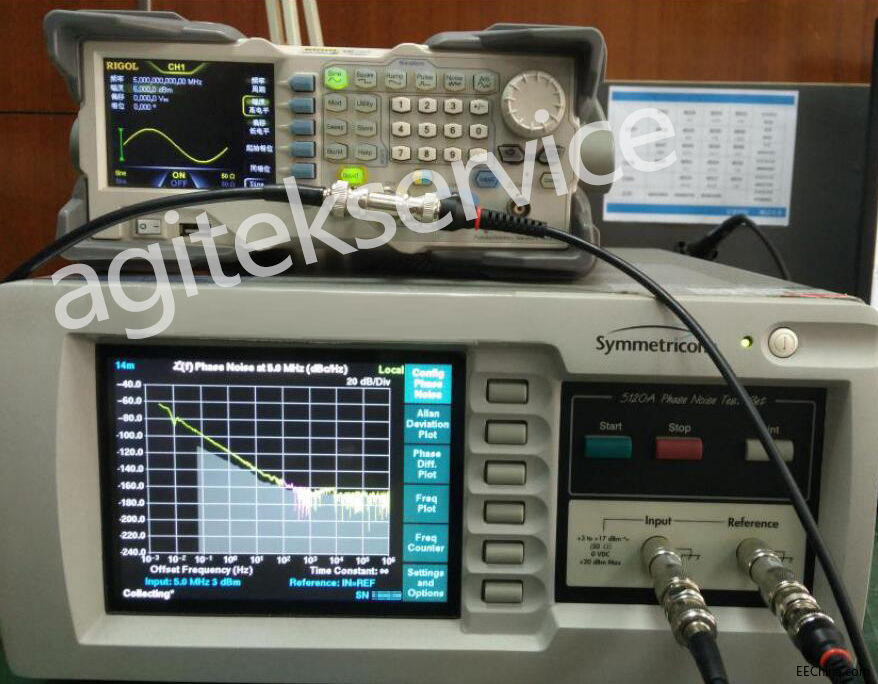

在输入信号特征值均能准确测量并显示的情况下，这些问题是因为什么呢？ 看着满屏的各种ADC，那就还是拿ADC开刀吧。各种对比，测试，在各种不可能测试的位置设置连接线......，更换了多个值得怀疑的器件，保证了所有对比点的参数均准确无误，但是，这个屏幕却顽固的一直保持了下来..........。维修再次陷入了僵局。 实在走投无路的时候，又想起了客户的话：该机器在其他多家维修公司（含原厂）处理过......。 我们所有的维修均建立在器件原值、原型号、原位置替换的基础上，会有器件安装错误的情况发生吗？原位的器件装错了，装错了、错了......。 这可能吗？太离谱了吧！ 神啊，原谅我吧，我只能这么想了：既然线缆都能接错，还有什么不可能！ 又是一通对各模块功能的测试与分析，功夫不负有心人，终于确认了故障点，消灭了霸屏多日的错误信息，久违了的相噪测试的曲线画面出现在了面前：
四、总结 通过艰苦的努力，终于完成了维修。回过头来看，实际上最初可能是有包括系统软、硬件以及ADC的问题，可以认为是比较复杂的综合性故障，但是相比人为的因素，在缺少相关技术资料的情况下，几乎是无解的。因此，维修时还是要谨慎选择维修公司，否则，可能让一个原本并不严重的故障仪器真正的变成报废机。 维修程序:
提供检测，检测之后报价； 如果用户同意维修，确认同意后则开始维修； 如果用户不同意，则返回仪器。 维修优势:维修周期短,价格低廉,同时提供保修服务; 质量保证:修复后通过计量单位计量合格,并出具《计量合格证书》. 关于我们：

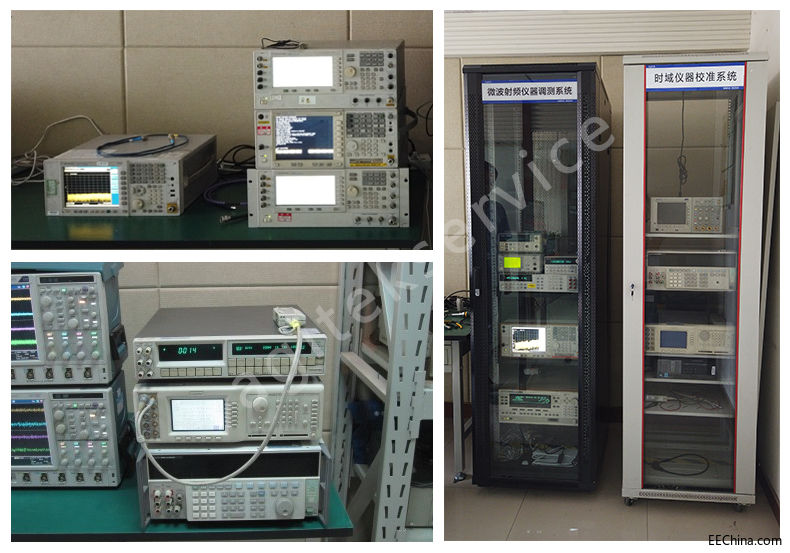

 西安安泰维修中心成立于2008年，专业从事各种测试测量仪器及测试系统的维修与技术支持，具备对国内外高端仪器进行芯片级维修的技术能力。成立伊始即紧扣仪器技术发展脉搏，紧跟电子器件与PCB技术发展潮流，始终保持领先的维修技术与能力。经过多年的积累，已经形成了数十种进口与国产品牌、各种类型测试与测量仪器的维修能力。 专业保障 实力服务 ※十年专业维修，服务遍布全国多个行业 ※专业的设备，为维修的质量保驾护航 ※器件级维修，最大限度降低维修成本 ※身边的维修，高效快速，为您节约宝贵时间 ※不收取任何检测费用，令您充分掌控维修主动权 ※专业技术团队，提供测试测量仪器全方位技术服务 |
