吉时利提供微小待机电流解决方案

发布时间：2020-2-27 13:39 发布者：agitek2008

电池寿命的优化，需要尽可能地保持产品待机电流的损耗足够低，越低越好。这要求设计工程师使用低功耗器件并采用有效技术以便在不使用时将器件断电，而且，需要使用高灵敏度仪器来测量低至 nA 的待机电流。

在延长物联网（loT）设备的电池寿命测试方面，吉时利给出了如下三种应用的解决方案：

一、低功耗直流测试方案

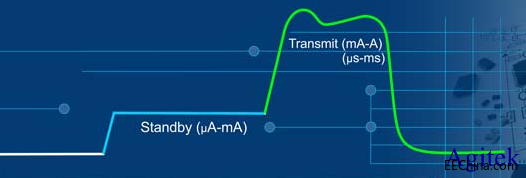

因为需要在各种广泛的工作状态下测量电流，比如睡眠模式（电流低至nA或者μA）、待机模式（数百微安至数十毫安）、工作状态（数毫安至数安）、有时甚至还会出现无线电传输所导致的瞬间电流突发脉冲，所以，工程师们可能难以表征原型loT设备的负载电流趋势。

为了准确捕获这些差异很大的负载电流，工程师们就需要使用独特的测量解决方案，其中包括：

1、从数毫微安至数安的宽电流测量范围

2、在数微秒内捕获电流脉冲的测量速度

3、可存储原型设备电流配置文件的大内存缓冲区

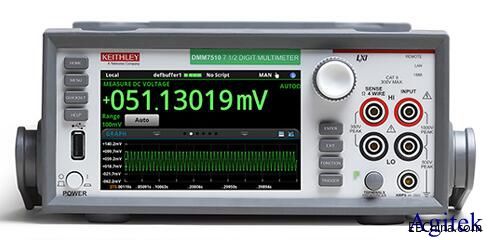

吉时利万用表DMM7510 7½ 位数字图形采样万用表可以提供以下功能，所以能够满足这些需求：

1、pA 电流灵敏度

2、1M 样本/秒的采样速率

3、27 M 数据点内存

二、任意电池模拟方案

电池电压下降多少才能导致 IoT 设备关闭？在不同的电池放电阶段衡量电池性能是非常困难的，这时，工程师就需要能准确模拟电池性能的测试仪器。

针对任何充电状态（例如，接近完全放电状态）对电池模拟器进行编程，以确定产品在低电量条件下的运行状况，以及确定低电量电池关闭电压。

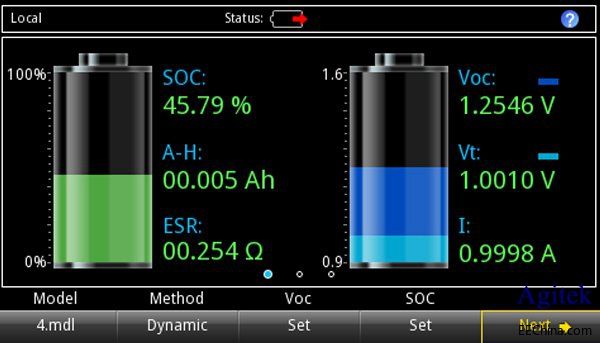

为了解决此难题，吉时利电源2281S-20-6可以轻松创建任何类型的电池模型。它用于有效测试处于任意电池状态的原型 IoT 设备，同时，具有很高的可重复性以有效估计电池寿命。结合使用 2281S-20-6 电源和 DMM7510 图形采样万用表是评估 IoT 原型设备的耗电量和电池寿命的优异解决方案。

三、电池综合性能测试方案

最后一步是创建为 IoT 设备供电的电池模型，这就要评估电池的综合性能。电池的综合性能测试包含如下几个方面：

1. 电池容量的测试

2. 电池充放电曲线

3. 电池充放电特性

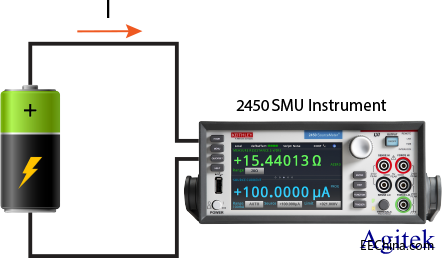

4. 电池内阻测试
