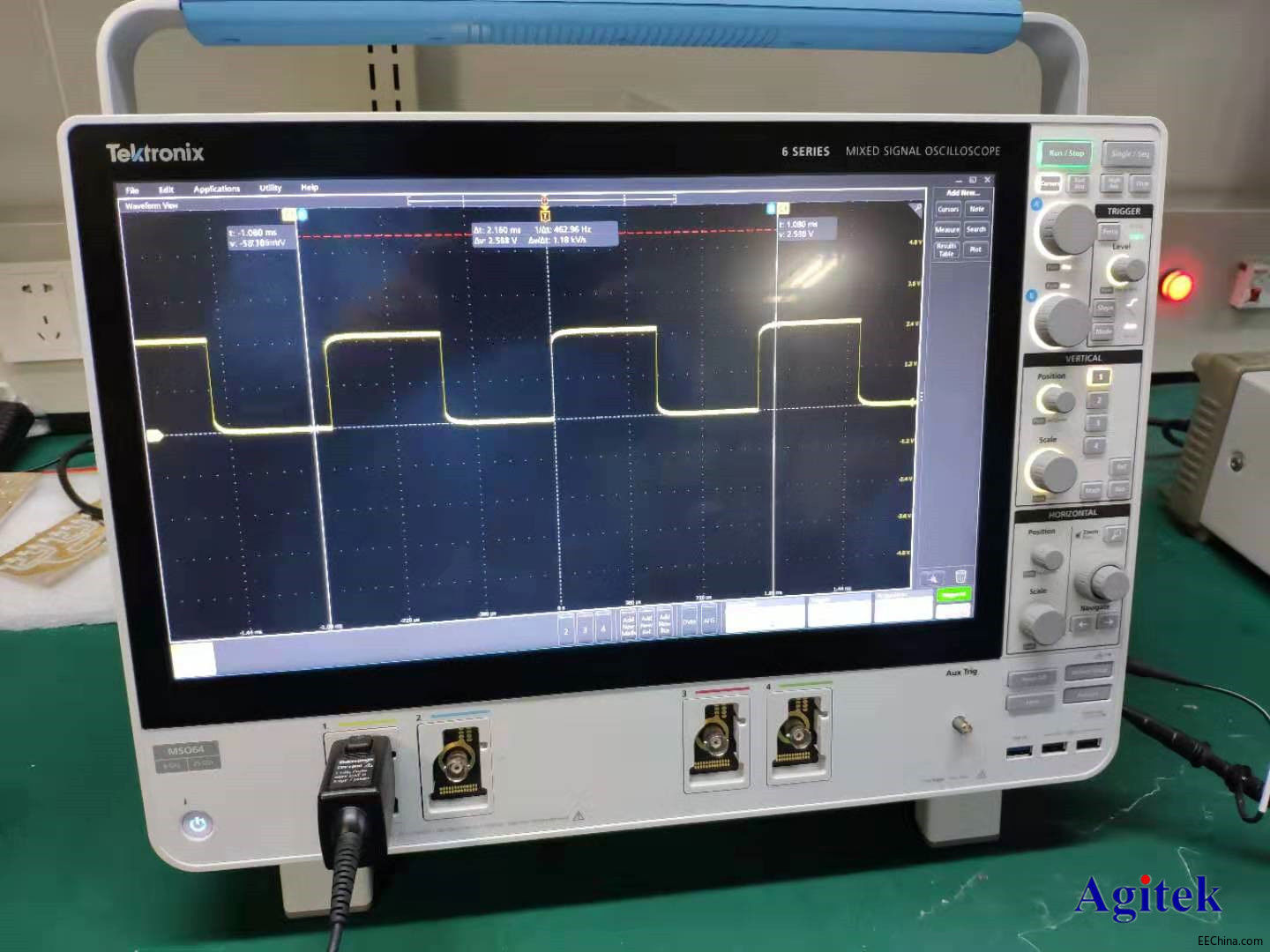

泰克公司全新混合信号示波器MSO6把中档示波器的性能标杆提升到8GHz带宽，在全部4条通道上同时实现了25GS/s采样率，MSO6基于突破性的TEK049平台和低噪声的前端放大芯片TEK061，在同类示波器中创下了多个业界第一，满足了设计人员开发更快速、更复杂的嵌入式系统的需求。

选择 6 系列 MSO 的 5 大理由

1、未来可期，轻松升级

MSO6支持全面升级，可选配内置任意波形/函数发生器，在产品注册后可免费获得DVM和触发频率计数器功能选件，还有多种协议选项及串行信号测试选件，同时亦可选择升级至Win10操作系统。

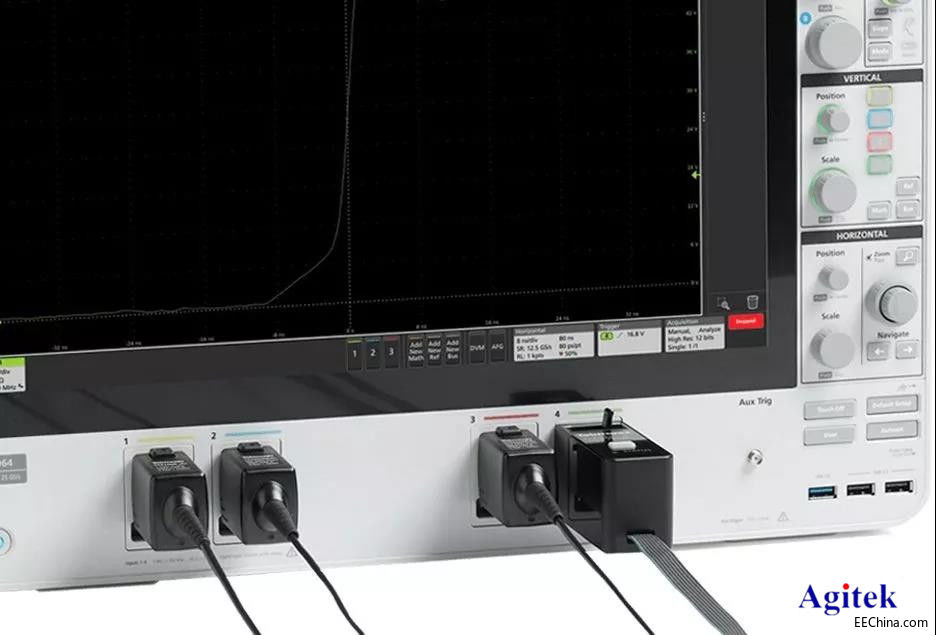

MSO6采用FlexChannel技术，示波器上每个输入都可以作为一条模拟通道或 8 条数字通道使用。您只需把 TLP058 逻辑探头连接到任何输入上，就可以完成转换，异常灵活，配置起来异常方便。MSO6还可直接升级带宽，只需简单的软件许可，就可以解锁升级到8GHz。

2、超低噪声，超高分辨率

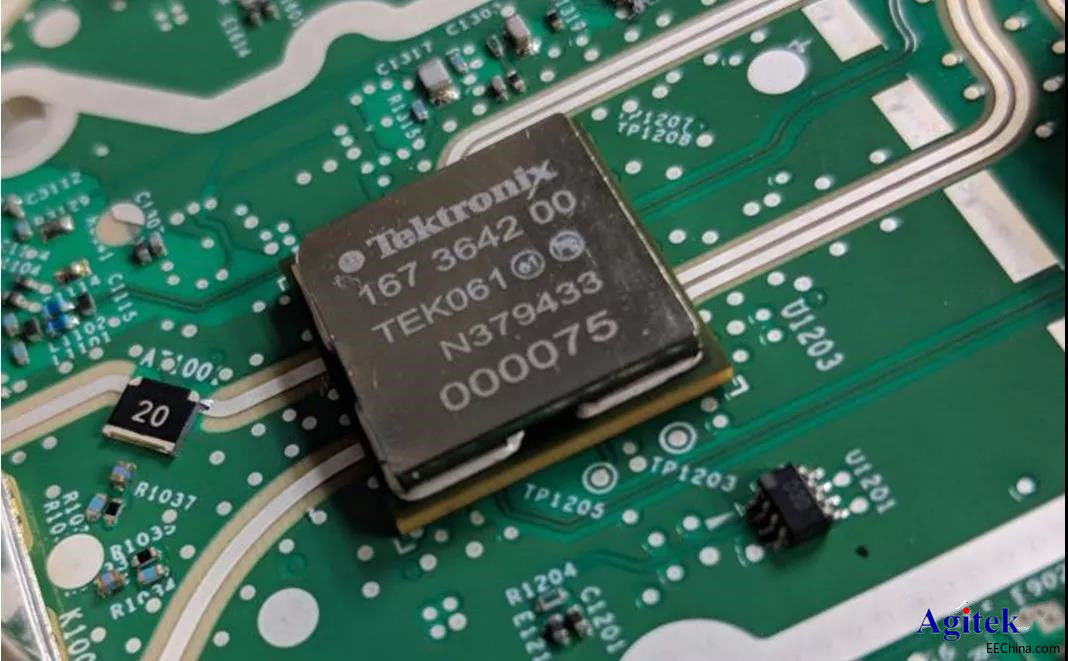

MSO6采用全新TEK049平台，实现12bits的高分辨率，在HighRes模式时，分辨率可达16bits。同时，由于采用了新型低噪声前端放大ASIC—TEK061，大大降低了噪声，在1mv/div时，实测的本底噪声RSM值只有58uV，远远低于市场同类示波器，提高了微小信号测量的准确度，为设计开发人员提供了准确可信的测试结果。

3、四通道全开，不漏任何细节

传统示波器为了实现更高采用率，通常会采用交错的ADC采样系统，但是这种实现方法不仅要求每个ADC的垂直响应非常好，而且需要有非常精确的相位延迟采样时钟。

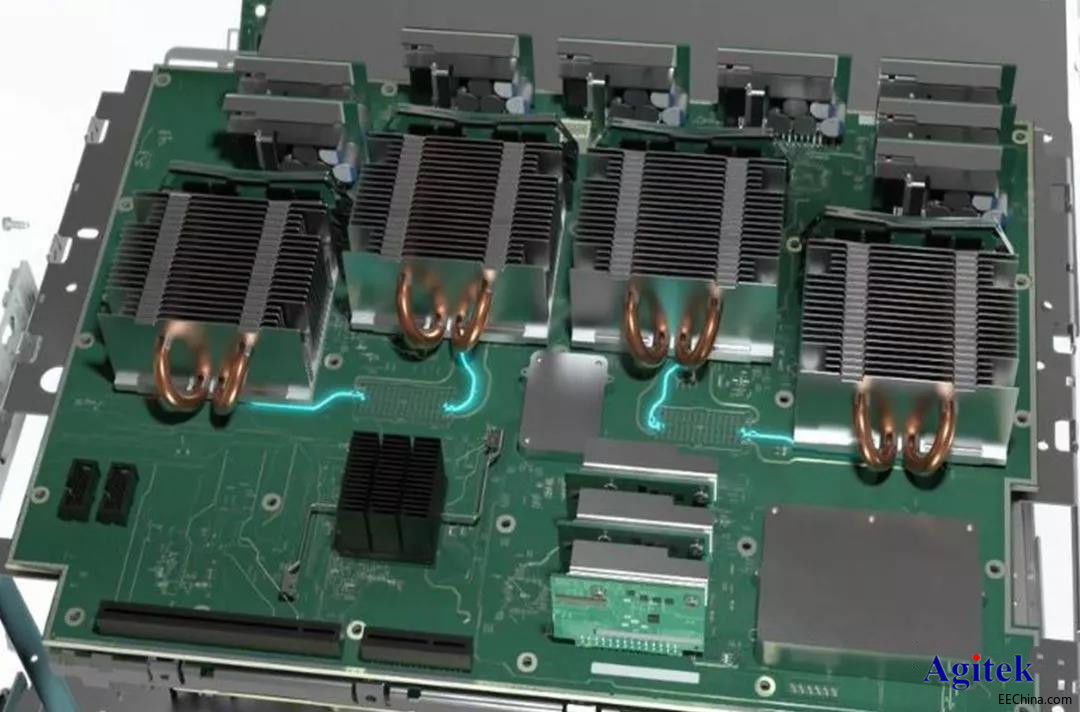

而泰克全新的MSO6使用了单片高采样率的ADC，无需采用交错的ADC采样方式，即可在4条通道上同时实现25 GS/s采样率，提高了测试精度，满足了设计人员对多通道的测试场景的需求。

4、扩展解码和串行分析功能

基于泰克全新TEK049平台MSO系列示波器推出以来，泰克已增加了多项功能，而这次在发布MSO6的同期，泰克还将发布可视触发功能及SPMI串行触发、解码和搜索新选项，以及针对主流串行总线分析如车载以太网、USB2.0等一致性测试功能。

MSO6支持 DPOJET高级抖动和眼图分析软件包，扩展了示波器功能，您可以在连续时钟周期内，对单次采集的每个有效脉冲进行抖动测量。多次测量和趋势图快速显示不同条件下的系统定时情况，包括随机抖动、确定性抖动和有界不相关抖动的分离。

5、全新高性能探头选项

为更简便地连接快速信号，MSO6每条通道标配一支TPP1000 ,1GHz带宽无源探头，同时为适合MSO6的性能水平，泰克推出一系列更高性能的新型探头TDP7700，该探头为TriMode™探头，带宽可选4、6、8 GHz。

通过TriMode™探头，可进行高速总线分析要求的单端测量、差分测量和共模信号测量，而不用移动或改变探头。这些探头使用TekFlex™连接器技术，把有源缓冲器放在探头尖端，实现最好的信号保真度，支持各种连接方式连接被测器件，包括焊接尖端、直接连接和手持式点测。
