MT7938单级高功率因数 ,原边控制,AC-DC驱动

哈哈加油

1.方案名称： MT7938单级高功率因数 ,原边控制,AC-DC驱动

2.品牌名称：美芯晟

3方案特点：MT7938 是一个单级、高功率因数，原边控制交流 转直流 LED 驱动芯片。MT7938 集成片上功率因 数校正（PFC）功能，在临界导通模式下运行，实 现了高功率因数并减少功率 MOS 管开关损耗。利 用美芯晟科技特有的控制技术（已申请专利），无 需光耦及副边感应器件就可以精确地调制 LED 电 流。 MT7938 同时实现了各种保护功能，包括过流保护 (OCP)、输出过压保护 (OVP)、输出短路保护 (SCP)和过温调节(OTR)等，以确保系统可靠的工 作。同时，MT7938 的过温调节设置引脚 TADJ， 可以通过连接外部电阻来灵活设置温度调节的阈 值点。

4特点功能：

单级有源PFC实现了高功率因数

内置积分器（无外置COMP电容）

内置THD补偿电路

内置线电压补偿

原边感应机制，无需光耦

驱动脚去磁检测

高精度LED电流(±2%)

临界导通模式运行

每周期峰值电流控制

具有各种保护功能以及自动恢复功能

- 过流保护

- 输出过压/开路保护

- 输出短路保护

具有过温调节引脚，温度调节阈值可调

具有软启动功能

SOT23-6封装

5应用范围：AC/DC LED驱动 /LED信号灯、装饰灯、投光灯、路灯，E27/PAR30/PAR38/GU10等LED灯 /LED日光灯

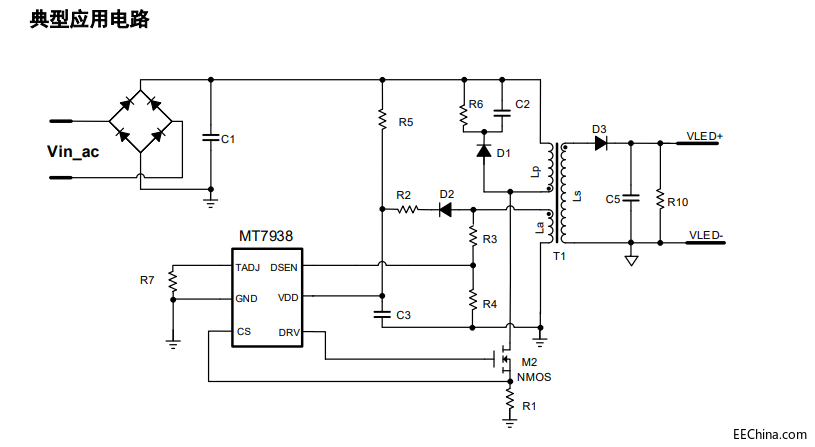

6原理图：
