1.方案名称： MT9513LS非隔离高功率因数,降压型开关电源，准谐振模式
2.品牌名称：美芯晟
3方案特点：

MT9513LS是一款高功率因数、非隔离LED驱动芯片。它采用实地降压式开关电源的架构，工作在准谐振模式，同时使效率和抗电磁干扰的性能都得到提升。

MT9513LS通过内部集成的高压供电电路供电，无需外部VDD电容。通过内部数字积分器实现误差积分功能，节省了COMP管脚及COMP电容。MT9513LS通过内部集成的THD补偿电路，可以满足更低THD和奇次谐波的需求。

MT9513LS内部集成了多重的保护功能，比如输入过压保护、逐周期过流保护、过温折返保护、输出短路保护、输出开路保护等等，提高了可靠性，并且所有保护均具有自恢复功能。芯片通过ROVP脚的外部电路连接（如开路、接地或连接不同阻值的电阻），来调节输出过压保护功能。

MT9513LS内置反馈电路和高压MOSFET，极大地精简了外围电路，节省了BOM成本。

4特点功能：
单级有源PFC实现了高功率因数（功率因 数>0.9）
内置高压供电电路，无需外置VDD电容及供电 电路内置积分器，无需外置COMP电容
集成THD补偿电路
集成奇次谐波补偿电路，抑制高次谐波失真
内置线电压补偿
内置驱动脚去磁检测，节省外置反馈电阻
高精度的LED输出电流
优异的线性调整率和负载调整率
临界导通模式运行
集成输入过压保护，输入电压高于375Vac关断， 320Vac恢复。抗浪涌能力强，更加安全可靠
通过ROVP脚，设置不同输出过压保护阈值
多种保护和自动恢复功能
具有软启动功能
SOP7封装
5应用范围：LED球泡灯，射灯 / LED灯管 /其他 LED 驱动应用

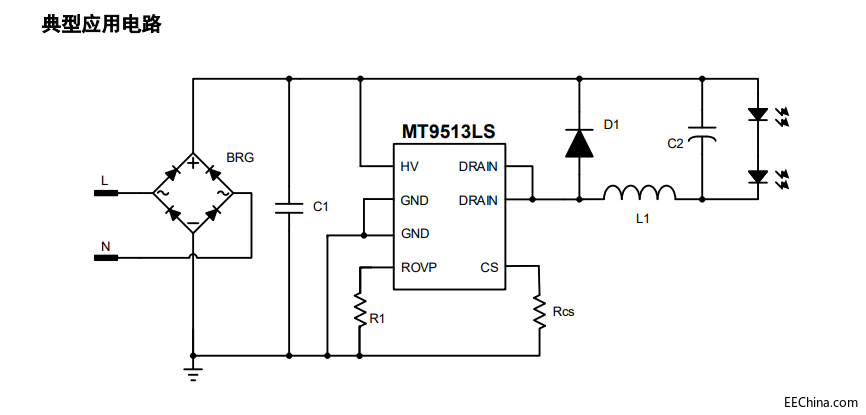

6原理图：
