全桥式开关稳压电源实用电路
发布时间：2011-3-9 10:45
发布者：circuit_share

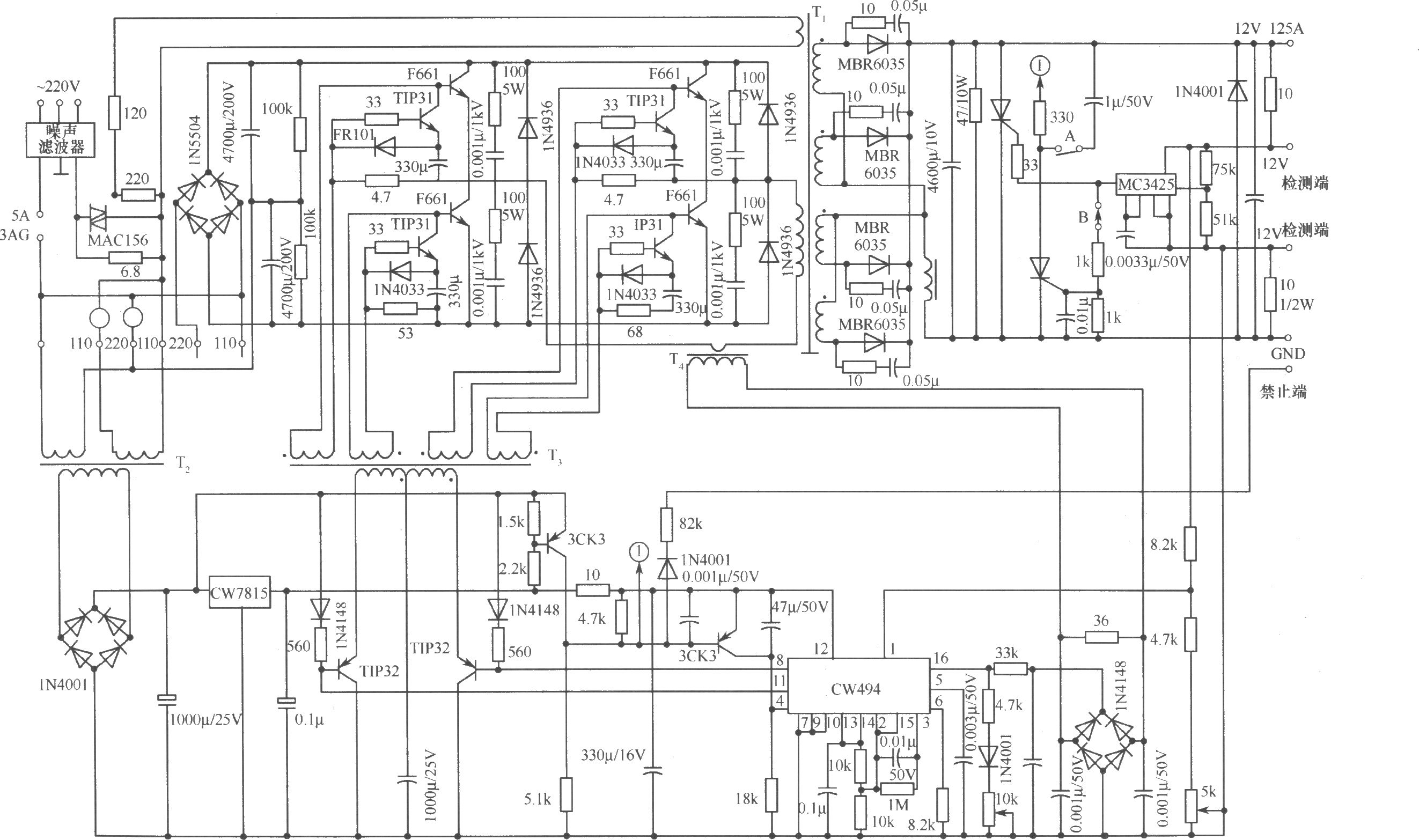

 如图是全桥式开关稳压电源实用电路。它是由CW494控制的1500W双极功率管开关稳压电源电路。在电路中，4只双极高反压晶体管F661作为开关管，在集成电路CW494的控制下，两对管子交替导通、截止，将直流电转换成高频交流电，然后再由高频变压器降压，通过整流滤波，得到12V直流稳定的电压。F661功率开关管的BVceo≥400V，而toff时间为1μs，故在大功率的工作条件下，其功率损耗较小。高频变压器T1是电路的核心部件。其磁性能有较高的要求：频率特性要达到兆赫；饱和磁通密度要达到0.5 T；磁滞损耗要小；采用EC70磁心时，输出功率可达1000W；采用EC90磁心时，输出功率可达2000W。 |
