日立NP8C电源
发布时间：2011-3-7 11:21
发布者：circuit_share

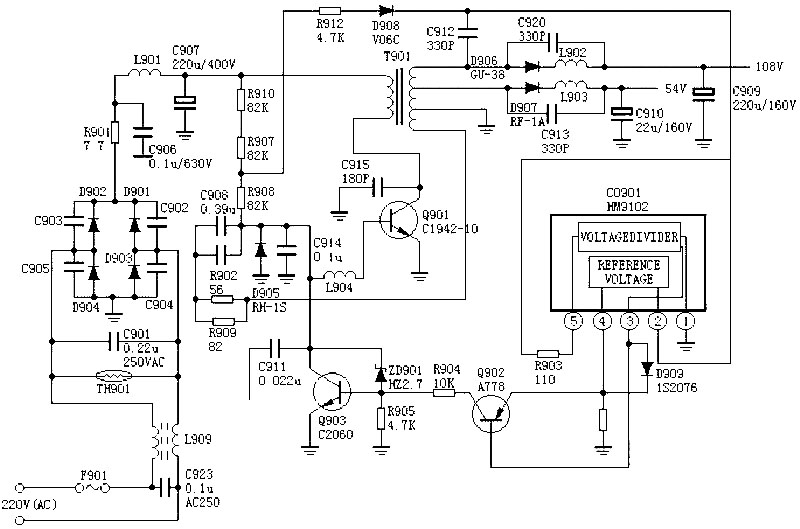

 采用日立NP8C电源的机型有：日立CTP236、CEP320D、CRP350D、450D、福日HFC-236、450、金星C37-401、C46-1、C563等，该电源在我国早期的彩电中应用及广。 振荡过程 300V直流电压经R911、R907、R908加到开关管Q901的B极，Q901开始导通，T901初级绕组开始有电流流过，同时产生感应电压，其极性是上正下负，这样此级绕组也产生感应电压，极性是下正上负，该电压经R902、R909、C908送到Q901的B极，使Q901进一步导通，强烈的正反馈使Q901迅速饱和。 Q901饱和期间，D906、D907截止，T901储存能量，同时正反馈电压向C908不断充电，随着C908被不断充电，Q901的B极电压不断下降，直到不能维持Q901饱和，Q901便退出饱和状态。 Q901一旦退出饱和状态，T901各绕组的感应电压极性全部翻转，又是一个强烈的正反馈使Q901迅速截止。 Q901截止期间，D906、D907导通，在C909、C910上建立108V和54V直流电压，同时D905导通，C908经R902、R909、T901的反馈绕组构成放电回路，同时，300V电压经R911、R907、R908向C908反向充电，使Q901的B极电压不断回升，直到Q901再次导通，便进入下一个振荡过程。 稳压电路 稳压电路由CP901、Q902、Q903构成。CP901的（4）脚为Q902的E极提供基准电压，输出电压的大小能影响Q902的导通程度，从而影响Q903的导同程度，因而能控制Q901的振荡频率，也就稳定了输出电压的大小。 另外，Q901的振荡频率还受行频的控制，行逆程脉冲右C912引入，由行频来控制Q901的振荡频率，所以能得到稳定的电压输出。 |
