HA5838DE高压MOS/全电压/线性.负载调整率.恒流特性/低成本高效率的恒流控制器

哈哈加油

1.方案名称：HA5838DE高压MOS/全电压/线性.负载调整率.恒流特性/低成本高效率的恒流控制器

2.品牌名称：上海华虹
3方案特点： HA5838DE 是一款高精度的非隔离降压型 LED 控制器，防闪烁，适用于 85V～265V 全电 压范围的小功率非隔离降压型 LED 照明应用 HA5838DE 内置了高精度的采样、补偿电路，使得电路能够达到±3%以内的恒流精度， 并且能够实现输出电流对电感与输出电压的自适应，从而取得优异的线型调整率和负载调整 率 HA5838DE 内部集成了 500V 功率 MOSFET，无需次级反馈电路，也无需补偿电路，加之精 准稳定的自适应技术，使得系统外围结构十分简单，可在外围器件数量少，参数范围宽松的 条件下实现高精度恒流控制，极大地节约了系统成本和体积，并且能够确保在批量生产时 LED 灯具参数的一致性 HA5838DE 具有丰富的保护功能：输出开短路保护、采样电阻开短路保护、欠压保护、 输出过压保护、过温自适应调节等 HA5838DE 采用 DIP-7 封装
4特点功能：

内部集成 500V 功率管

±3%以内的系统恒流精度

芯片超低工作电流

无需辅助供电电路

电感电流临界连续模式

宽输入电压

输出短路保护

采样电阻开短路保护

输出过压保护

欠压保护

过温自适应调节功能

简洁的系统拓补，外围器件极少

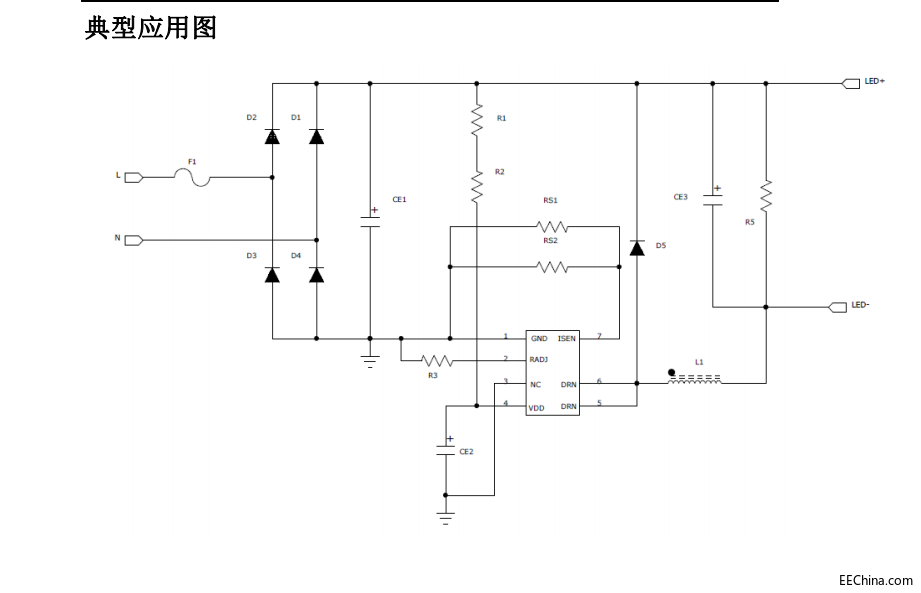

5原理图：
