BP2329A 非隔离降压型有源 PFC LED 驱动芯片

哈哈加油

1.方案名称：  BP2329A 非隔离降压型有源 PFC LED 驱动芯片

2.品牌名称：晶丰明源
3方案特点：BP2329A 是一款带有源功率因数校正的高精度降压 型 LED 恒流控制芯片，适用于 85Vac-265Vac 全范 围输入电压的非隔离降压式 LED 恒流电源。BP2329A 集成有源功率因数校正电路，可以实现很高的功率 因数和很低的总谐波失真。由于工作在电感电流临 界连续模式，功率 MOS 管处于零电流开通状态，开 关损耗得以减小，同时电感的利用率也较高。 BP2329A 采用专利的浮地构架，对电感电流进行全 周期采样，可实现高精度输出恒流控制，并达到优 异的线电压调整率和负载调整率。 BP2329A 具有多重保护功能以加强系统可靠性，包 括 LED 开路保护、LED 短路保护、芯片供电欠压保 护、电流采样电阻开路保护和逐周期限流等。所有 的保护状态都具有自动重启功能。另外，BP2329A 具有过热调节功能，在驱动电源过热时减小输出电 流，以提高系统的可靠性。
4特点功能：
有源功率因数校正，高 PF 值，低 THD
高达 95%的系统效率
±3% LED 输出电流精度
优异的线电压调整率和负载调整率
电感电流临界连续模式
超低 (33uA) 启动电流
超低 (300uA) 工作电流
LED 短路/开路保护
电流采样电阻开路保护
逐周期电流限流
芯片供电欠压保护
自动重启功能
过热调节功能
小体积的 SOT23-6 封装
5应用范围：GU10/E27 LED 球泡灯、射灯 .LED PAR30、PAR38 灯. LED 日光灯 . 其它 LED 照明

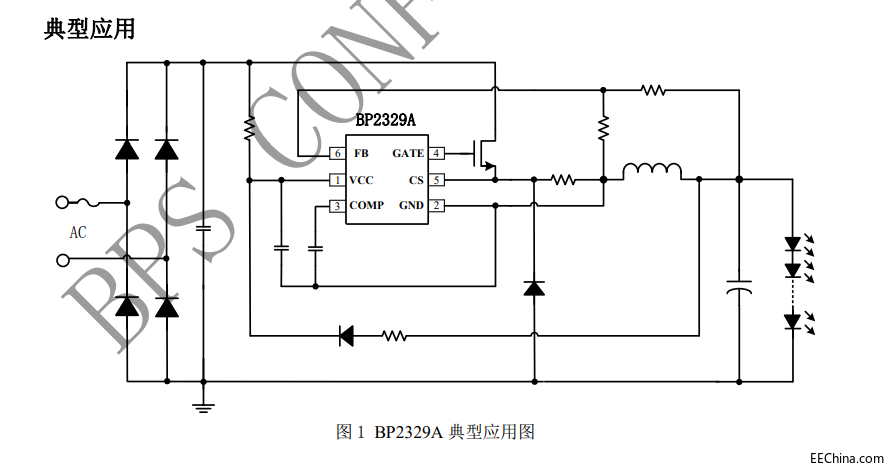

6原理图：
