纳米软件案例之陶瓷样品测试系统

发布时间:2019-12-6 11:33    发布者:namisoft
一、任务来源
传统的陶瓷样品测试需根据对应的测试标准,手动将LCR表、温度采集仪等仪器进行连接,并记录各个数据,不仅费时费力,还容易出错。客户希望纳米软件能够开发一套自动化测试系统,能够用于测量BNT基陶瓷材料的电容值和损耗值,可以根据设置的时间间隔和频率点进行相应测试,实现整体测试过程的自动化。
二、 客户需求:
1.希望测试的时间间隔和频率点可手动设置;
2.希望测量的温度、电容、损耗等数据实时采集显示、自动保存本地,并可以在系统上实时可视化显示;
3.希望测量数据可通过改变X轴和Y轴内容绘制不同形式的趋势图;
4.希望可以自动保存测试报告到本地;
三、纳米解决方案:
1、系统名称:
陶瓷材料自动化测试系统。
2、系统功能:
通过计算机实现LCR表和温度采集仪的控制,等时间间隔测量温度,并在该温度下测量被测产品的电容和损耗。
3、基于硬件:

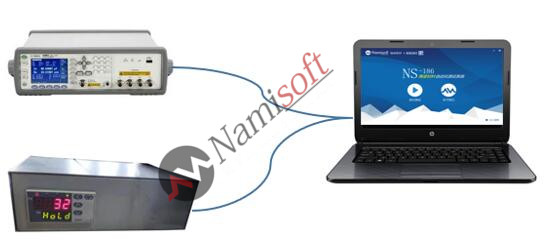

计算机、安捷伦E4980A LCR表、AI-708温度采集仪
基于硬件
4、系统使用流程:
(1)、运行软件,进入软件主界面。

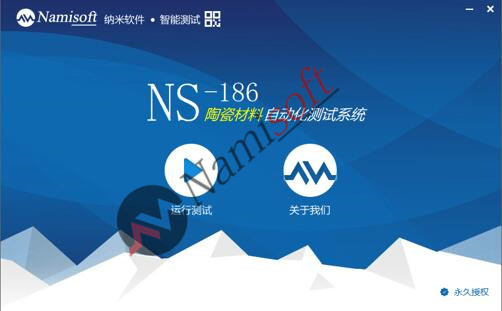

主界面

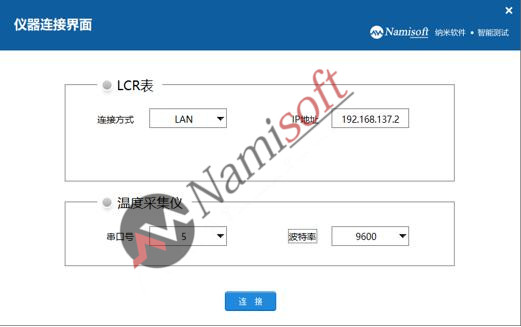

(2)、点击“运行测试”按钮,进入仪器连接界面,配置LCR表和温度采集仪。
仪器连接界面
(3)、点击“连接”按钮,仪器连接成功后进入运行测试界面。

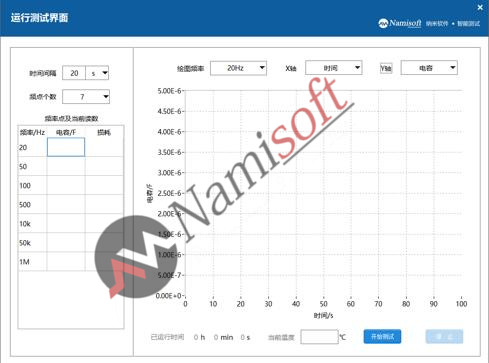

(4)、设置配置时间、频率,点击开始测试按钮,系统弹出保存路径及文件名界面,选择路径并输入文件明后开始测试。

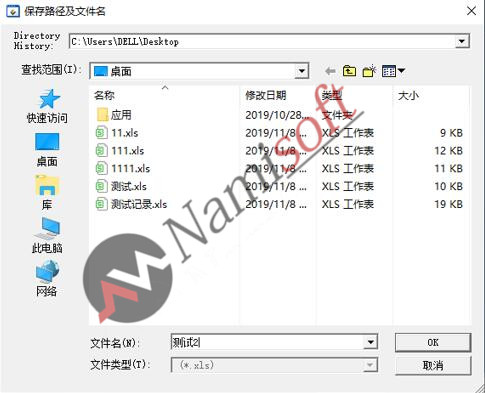

保存路径及文件名界面

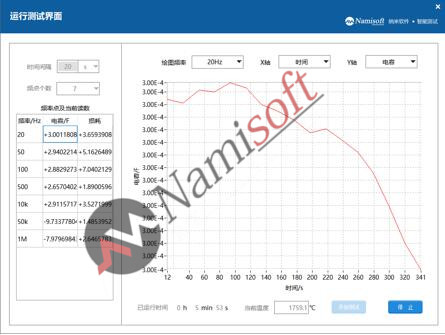

(5)、系统开始测试后可以根据绘图频率、X轴、Y轴选择不同的趋势图进行查看。
趋势图查看

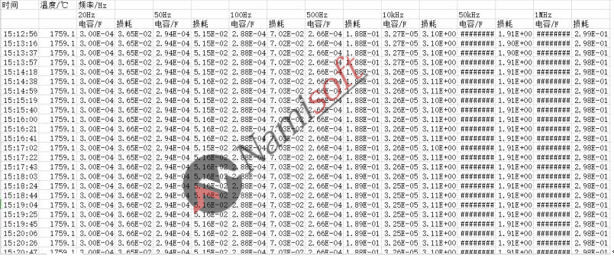

(6)、系统运行过程中可以对保存到Excel文件中的测试数据进行实时观察。
测试数据查看

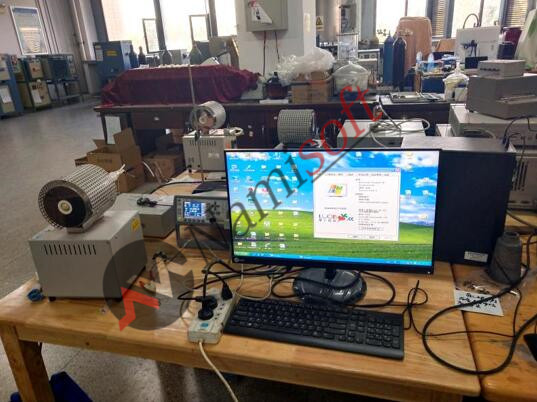

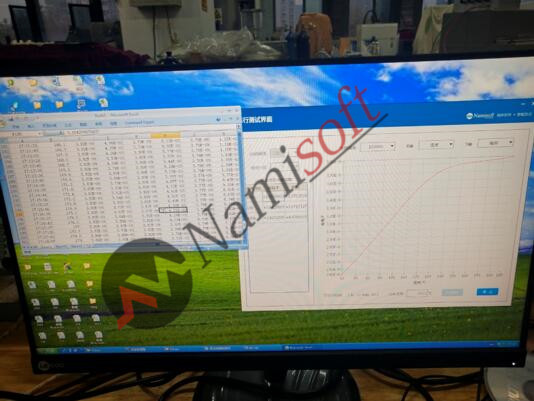

四、现场使用图:
如需了解陶瓷材料自动化测试系统详细内容,欢迎访问纳米软件www.namisoft.com。
