选错这个小部件,再好的示波器也成摆设
发布时间:2019-12-6 10:58
发布者:安泰Agitek

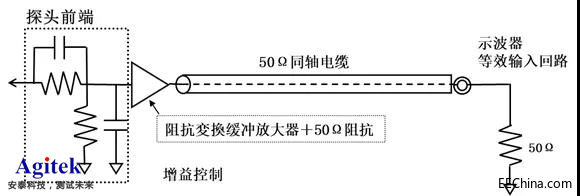

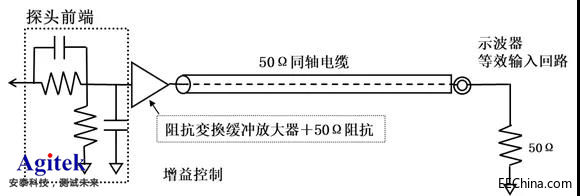

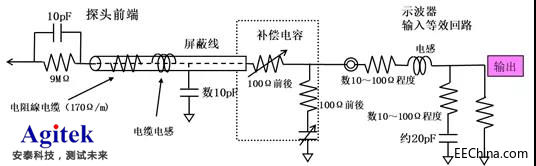

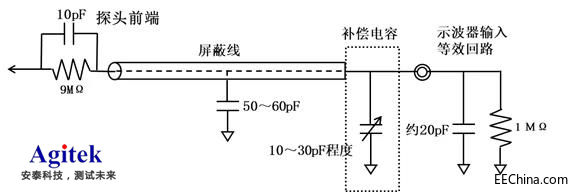

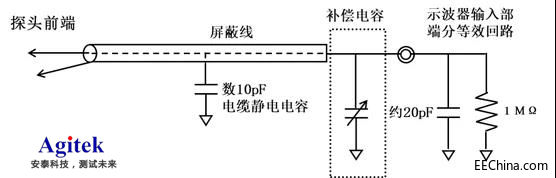

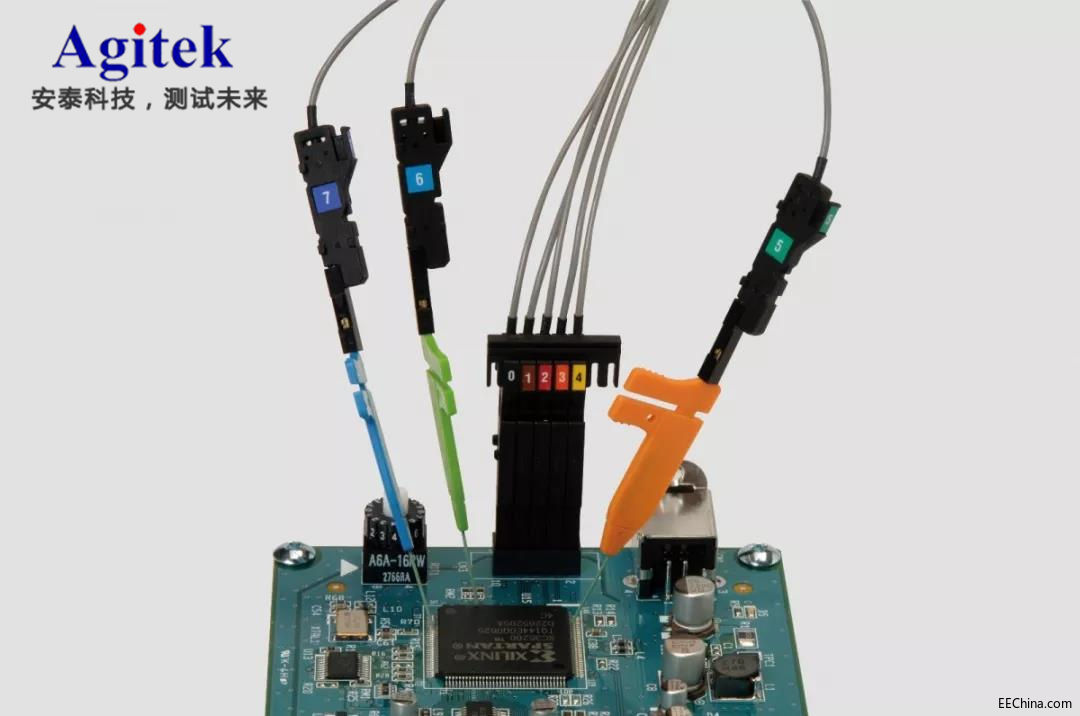

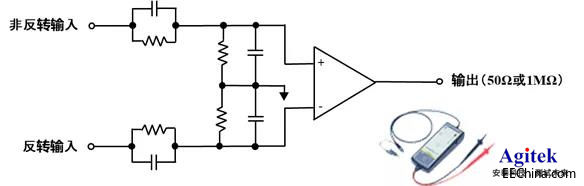

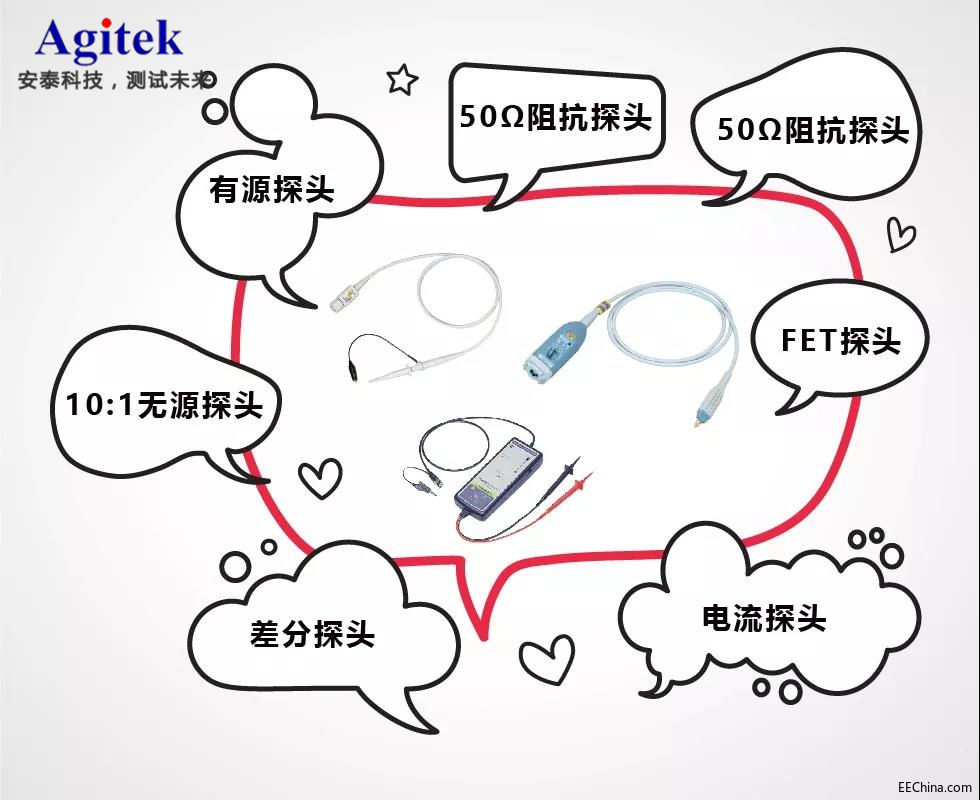

选错这个小部件,再好的示波器也成摆设 采购科研设备,示波器本身的性能最受关注,而探头的选择却容易被忽略。其实,探头对于示波器测试结果的准确性至关重要,它是连接被测电路与示波器输入端的电子部件,这个部件的选择如果不合适,再先进的示波器也发挥不出作用。 ![]() 下面我们就来理一理,看看不同的探头究竟该如何使用。 一、 1:1无源探头 ![]() 1:1无源探头的等效电路 特点: 它需要通过屏蔽线和示波器连接,示波器的输入阻抗一般设为1MΩ。 适用对象: 因为没有分压输入信号,所以仅限于测量低频小信号。 又因输入电容小于100pF,所以不推荐测量10MHz以上信号。 注意事项: 二、 10:1无源探头 1.中低频无源探头(DC-10MHZ) ![]() 10:1中低频无源探头的等效电路 特点: 探头可调电容实现分压比达到10:1的分压效果。 适用对象: 1、测试直流~低频(n kHz)信号 探头阻抗9MΩ和示波器输入阻抗1MΩ进行10:1分压。 2、测试中间频率(n kHz~ nMHz)信号 探头电容10pF和示波器输入电容 (屏蔽线电容+补偿电容+探头电容=90pF)实现10:1分压。 2. 高频无源探头(10MHZ以上) ![]() 10:1高频无源探头等效电路 特点: 如上图所示,探头与示波器输入回路组成等效回路。 这是个非常复杂的分压回路,要点是在全部带宽范围内,实现10:1稳定分压特性。 适用对象:测试高频(10MHz以上)信号。 注意事项: 即使是同一品牌,型号不同的示波器输入等效回路也不尽相同,示波器初次使用前,需要对补偿电容进行调整。 在10MHz以上的频率范围,使用非标配探头则无法保证示波器与探头的最佳匹配,达到最佳测量效果。 三、100:1无源探头 ![]() 100:1无源探头等效电路 特点: 探头前端(配合补偿电容)和示波器并列得到100:1的分压效果。 适用对象: 1、测试直流~低周波(n kHz)信号 2、测试中间频率(n kHz~)信号 探头前端的3pH和示波器输入电容(屏蔽线电容+补偿电容+示波器输入电容=297pF)实现100:1的分圧效果。 注意事项: 100:1探头主要是以探头自身的阻抗实现分压,相比之下,10:1探头对示波器依存度更高 。所以10:1和100:1探头是不能通用的。 四、FET探头(有源探头) ![]() FET探头等效电路 特点: 适用对象: 有源探头使用双极性晶体管缓冲放大器,因为基极电流通过,输入电阻较低,所以可以测试GHz级频率的信号。 注意事项: 缓冲放大器的输出信号经过50Ω的同轴电缆,终端示波器同样需要匹配50Ω的输入阻抗。如果示波器的输入阻抗是1MΩ,则需要调整为50Ω。横河示波器具备这种可调功能。 五、差分探头 ![]() 差分探头等效电路 特点: 差分探头除去同相电压,仅显示差分信号,隔离示波器的接地端与测量对象的接地端。 适用对象: 可用于CAN、LVDS、高速序列通信等差分信号测量以及开关电源回路的浮地信号测量。 注意事项: 不能确认测量回路是否接地时,测量时需要注意最大共模/差分输入电压。 ![]() 探头对示波器测量至关重要,所以要求探头对探测的电路影响必须达到最小,并对测量值保持足够的信号保真度。如果探头以任何方式改变信号或改变电路运行方式,示波器就会显示真实信号的失真结果,进而导致测量错误。所以探头的选择和正确使用对于波形测量是至关重要的,详细的探头规格和使用教程,可咨询安泰测试官网以及微信公众号。 |
