你的iPhone 11 Pro PD充电器，可能用芯片是U6108S
发布时间：2019-11-20 17:33
发布者：2159419736
关键词：
充电器芯片
|

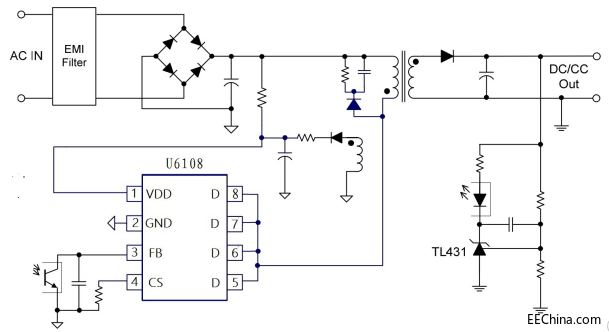

近期，充电头网发现国行iPhone11 Pro系列手机中标配的18W PD充电器新增印度制造版本，其型号为A1695，输出5V3A / 9V2A，与其他代工厂生产的充电器的完全相同。 苹果18W PD充电器的内部用料讲究，做工精湛，使用的都是优质元器件，内部元件的放置间利用率很高。苹果18W PD充电器也要经过苹果公司的要求，有严格的制造方式、质检方式，能够让产品流入市场也证明这些充电器是完全符合苹果的质量要求的，可以放心使用。 目前有的客户做iPhone 11 Pro PD充电器，采用芯片是U6108S，内置cool MOS，可以做较小壳子的5V3A、5V3.2A，9V2A，12V1.5A等，某些非标方案的12V2A等。也可以做较小体积的PD/QC快充 18W方案。 充电器芯片U6108S的典型图：
在U6108S中，带混洗的PWM开关频率固定为65KHz，并修整到较窄的范围。该集成电路具有内置的绿色和突发模式控制功能，可实现轻负载和零负载，其待机功耗低于75mW。 U6108S集成了以下功能和保护：欠压锁定（UVLO），VDD过压保护（VDD OVP），逐周期电流限制（OCP），短路负载保护（SLP），过载保护（OLP），片上 热关断（OTP），软启动，VDD钳位等。 充电器芯片U6108S输入：85〜265Vac 可做到18W 输入175-265Vac：24W 注意：在不通风的封闭式适配器中的典型连续功率，其排水模式足以作为40℃环境下的散热器。
|
