HA5836AE非隔离降压型/恒流驱动/防闪烁/全电压/低成本/高效率/

哈哈加油

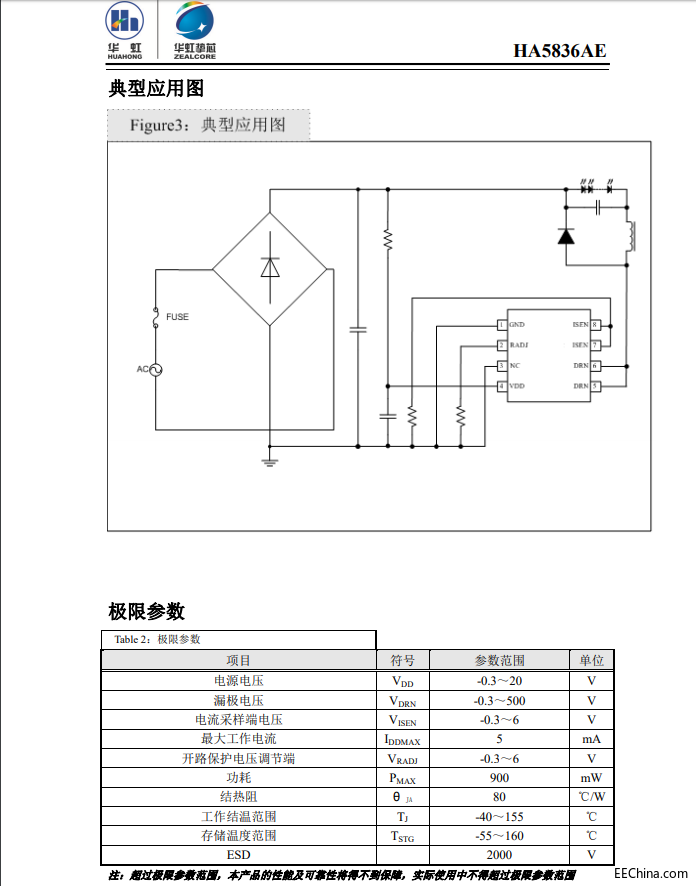

提供电源方案，资料+++郭生扣扣：3301086671下面产品信息：HA5836AE 是一款高精度的非隔离降压型 LED 控制器，防闪烁，适用于 85V～265V 全电 压范围的小功率非隔离降压型 LED 照明应用 HA5836AE 内置了高精度的采样、补偿电路，使得电路能够达到±3%以内的恒流精度， 并且能够实现输出电流对电感与输出电压的自适应，从而取得优异的线型调整率和负载调整 率 HA5836AE 内部集成了 500V 功率 MOSFET，无需次级反馈电路，也无需补偿电路，加之精 准稳定的自适应技术，使得系统外围结构十分简单，可在外围器件数量少，参数范围宽松的 条件下实现高精度恒流控制，极大地节约了系统成本和体积，并且能够确保在批量生产时 LED 灯具参数的一致性 HA5836AE 具有丰富的保护功能：输出开短路保护、采样电阻开短路保护、欠压保护、 输出过压保护、过温自适应调节等 HA5836AE 采用 SOP-8 封装 特点： · 内部集成 500V 功率管 · ±3%以内的系统恒流精度 · 芯片超低工作电流 · 无需辅助供电电路 · 电感电流临界连续模式 · 宽输入电压 · 输出短路保护 · 采样电阻开短路保护 · 输出过压保护 · 欠压保护 · 过温自适应调节功能 · 简洁的系统拓补，外围器件极少 提供方案，资料，高低压mos管++技术支持++郭生QQ：3301086671下面原理图信息： 下面是推福斯特半导体MOSFET: FIR9N90APG(T) 9009 ±30 2~4 1.4 TO-220 FIR20N60FG(M) 60020 ±30 2~4 0.45 TO-220F
