OC5020B内置MOS/开关降压型/恒流驱动/PWM调光/线性调光

哈哈加油

提供电源方案，资料+++郭生扣扣：3301086671下面产品信息：OC5020B 是一款内置 100V 功率 MOS 高效率、高精度的开关降压型大功率 LED 恒流驱动芯片。 OC5020B 采用固定关断时间的峰值 电流控制方式，关断时间可通过外部电容 进行调节，工作频率可根据用户要求而改 变。 OC5020B 通过调节外置的电流采样 电阻，能控制高亮度 LED 灯的驱动电流， 使 LED 灯亮度达到预期恒定亮度。 在 DIM 端加 PWM 信号，可以进行 LED 灯调光。DIM 端同时支持线性调光。 OC5020B 内部还集成了 VDD 稳压管 以及过温保护电路等，减少外围元件并提 高系统可靠性。 OC5020B 采用 ESOP8 封装。散热片 内置接 SW 脚

特点：

◆内置 100V MOS

◆宽输入电压范围：3.1V~100V

◆高效率：可高达 93%

◆支持 PWM 调光和线性调光

◆最大工作频率：1MHz

◆CS 电压：250mV

◆芯片供电欠压保护：2.6V

◆关断时间可调

◆智能过温保护

◆内置 VDD 稳压管

应用 ◆自行车、电动车、摩托车灯 ◆强光手电 ◆LED 射灯 ◆大功率 LED 照明 ◆LED 背光

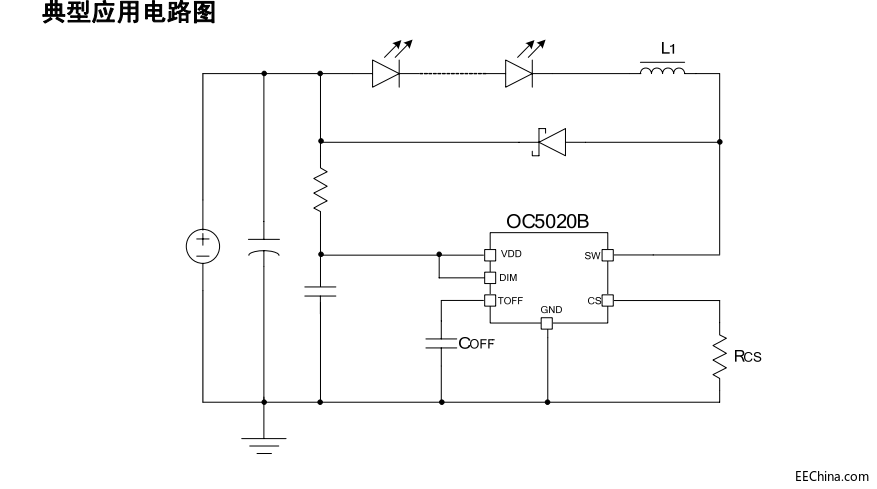

提供方案，资料，高低压mos管++技术支持++郭生QQ：3301086671下面原理图信息：
下面是推福斯特半导体MOSFET:

FIR6N70LG(T)700 6 ±30 2~4 2.3 TO-252

FIR6N90FG(T)900 6 ±30 2~4 2.1 TO-220F

FIR7N60ALG(T)600 7 ±30 2~4 1.2 TO-252
