BP1361---30V--700MA--高调光比LED恒流驱动器，模拟调光和PWM调光

哈哈加油

提供电源方案，资料+++郭生扣扣：3301086671下面产品信息：BP1361 是一款驱动高亮度 LED 的降压恒流驱动芯 片，BP1361 外部采用极少的元器件，为 MR16 LED 灯杯、LED 舞台灯、车载 LED 灯、太阳能 LED 灯和 LED 路灯提供一个极高性价比的解决方案。BP1361 输入电压范围从 5 伏到 30 伏，输出电流通过采样 电阻设定，单颗 LED 最大输出电流可达 750 毫安。 BP1361 采用专利技术的恒流控制方法使得 LED 电 流精度高达±3％。BP1361 通过 DIM 引脚接受 0.5-2.5V 的模拟调光以及频率范围很宽的 PWM 调 光。当 DIM 的电压低于 0.3V 时，功率开关关断， BP1361 进入极低工作电流的待机状态。 BP1361 内置功率开关，根据不同的输入电压， BP1361 可以驱动多颗 1 瓦或 3 瓦的 LED。BP1361 包含过温保护、LED 短路和开路保护功能。 BP1361 采用体积很小 SOT89-5 封装。

特点：

极少的外部元器件

很宽的输入电压范围：从 5V 到 30V

±3%的输出电流精度

LED 开路保护

LED 短路保护

过温保护

最大输出 750mA 的电流

复用 DIM 引脚进行 LED 模拟调光和 PWM 调光

高达 97%的效率

输出可调的恒流控制方法

应用：MR16/11 LED 射灯代替卤素灯 ‹ 车载 LED 灯 ‹ LED 舞台灯 ‹ 太阳能 LED 灯 ‹ LED 信号灯 ‹ LED 路灯

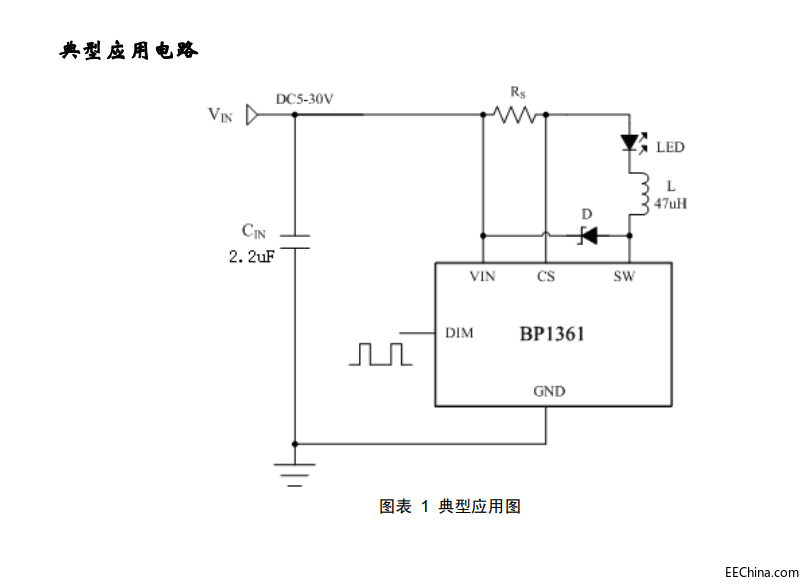

提供方案，资料，高低压mos管++技术支持++郭生QQ：3301086671下面原理图信息：

下面是推福斯特半导体MOSFET:

FIR3N80FG(D版) 800 3 ±30 2~4 5 TO-220F

FIR3N80FG(Y版) 800 3 ±30 2~4 4.8 TO-220F

FIR3N80LG(D版) 800 3 ±30 2~4 5 TO-252
