简单易作的自动充电器

发布时间:2011-3-4 14:14    发布者:电路图分享
关键词: 充电器

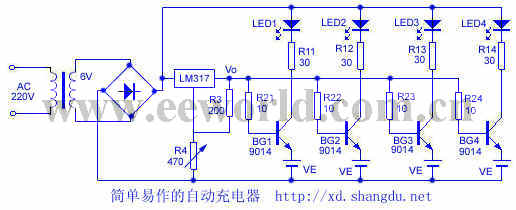

本充电器电路简单,元件易取,它对各节镍镉电池分别充电,充足电即自停。电路见附图所示,充电前,先调节R4,使三端可调稳压器LM317的输出电压为预定值Vo,当充电电池的电压Ve上升到Vo-0.65V时,晶体管截止,充电终止,同时相应的充电指示灯LED熄灭.其充电电流由R11-R14所限制。
