SDH6983DH和SDH6984DH内置高压MOS/高PFC/高恒定电流精度/非隔离照明驱动IC

哈哈加油

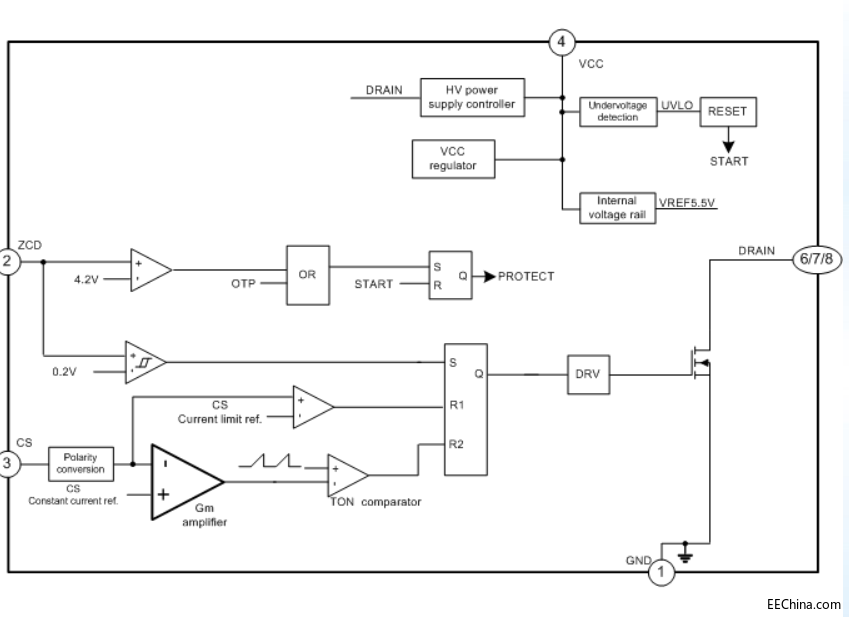

提供电源方案，资料+++郭生扣扣：3301086671下面产品信息： SDH6983DH和SDH6984DH设计用于采用浮动降压拓扑的非隔离LED驱动，内置高压功率MOSFET和耗尽型MOSFET。 利用这种结构，感应电感器电流并利用内部误差放大器形成闭环，以实现高恒定电流精度和高输入/输出调节率。 此外，全范围的高PF可作为自己的PFC控制。 采用边界导通模式来降低开关损耗并提高转换效率。 SDH698XDH无需任何外部积分电容即可实现高功率因数。 此外，SDH698XDH具有内置VCC稳压器和高压电源控制器，能够在某个VCC范围内为VCC电容供电，无需任何外围电源或HV启动电路，从而节省了系统成本和面积。 SDH698XDH集成了各种保护功能，如输出开路保护，输出短路保护，逐周期过流保护和过温保护。 SDH698XDH具有超低的启动电流和工作电流，能够在全电压输入范围内高效驱动高亮LED。 特点： 专有的恒定控制方法（专利） 高功率因数，无需外部补偿电容（专利） 内置高压电源 内置VCC稳压器 内置高压功率MOSFET和耗尽型MOSFET LED精度恒定，精度高（<±3％） 全电压输入范围内PF> 0.9 边界传导模式 LED短路保护 LED开路保护 VCC欠压保护 过温保护 过流保护 高温条件下内部电流降低 目前的折返保护 应用：球泡灯，T5 / T8 LED灯，各种LED照明 功能：内置高压MOSFET，高PFC和高恒定电流精度的非隔离LED照明驱动IC 提供方案，资料，高低压mos管++技术支持++郭生QQ：3301086671下面原理图信息： 下面是推新洁能N沟道MOSFET:NCE5520Q DFN3X3-8L 55V 20A 35W +/-20V 19mΩ   NCE55H12 TO-220 55V 120A 200W +/-20V 4.1mΩ   2N7002DW SOT363 60V 0.1A 0.2W +/-20V 1Ω 1.2Ω
