LD1117DTC-R特性

电子元器件

　　LD1117是一个低电压降调节器提供高达800毫安的输出电流，甚至可在可调版本(VREF=1.25V).提供固定版本输出电压:1.2V,1.8V,2.5V，2.85V,3.3V,5.0V设备提供在:SOT-223,DPAK,SO-8和TO-220。的SOT223和DPAK表面安装包优化热特性甚至提供了一个相关节省空间效果。高的效率由NPN通晶体管保证。事实上与PNP方案不同的是，静态电流主要流向负载。只有很常见的10μF的最低电容器是需要的稳定。
　　芯片上的修整允许调整器达到a非常严格的输出电压公差，在±1%以内25°C。可调LD1117是针对针与其他标准兼容。可调稳压器维护较好表现在下降和容忍方面。

　　LD1117DTC-R特性：
　　低压(1伏特)
　　2.85V器件性能适用于SCSI-2主动终止
　　输出电流高达800毫安
　　固定输出电压:1.2V、1.8V、2.5V、3.3V、5.0V
　　可调版本可用性(VREF=1.25V)
　　内部电流和热极限
　　可在±1%(25°C)和2%的全温范围内使用
　　电源电压抑制:75dB(typ.)

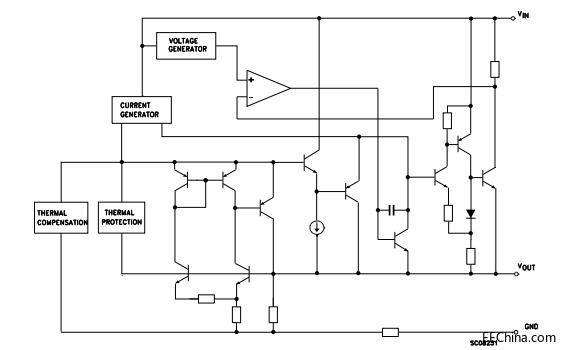

　　LD1117DTC-R框图：



　　大头针连接(俯视图)：
