内置高压MOSFET、高PFC、高恒流精度、非隔离LED照明驱动芯片SDH6984D,SDH6983D

哈哈加油

提供电源方案，资料+++郭生扣扣：3301086671下面产品信息：

SDH6984D,SDH6983D,SDH698XD系列是一款专用于非隔离LED驱动的控制芯片，外围应用采取浮地Buck架构, 内置高压功率MOSFET和高压耗管。在该架构下，芯片采样电感电流进入内部，并利用内部误差放大器形成闭环反馈网络，从而达到高恒流精度和高输入/输出调整率。同时，芯片自带PFC控制，自动实现全电压范围高PF值。芯片的临界导通模式减小开关损耗，提高系统转换效率。

SDH698XD无需外围积分电容状态下，实现高功率因数。

SDH698XD内置VCC稳压管和高压供电控制模块，在一定VCC范围内对VCC电容进行供电，外围供电及高压启动线路可以省去，节约成本和面积。

SDH698XD内部集成各种保护功能，包括输出开路保护，输出短路保护，逐周期过流保护，过温保护等。

SDH698XD具有超低的启动电流和工作电流，可在全电压输入范围内高效驱动高亮度LED。

特点：

• 恒流控制模式
• 外围无补偿电容下实现高功率因数
• 内置高压供电
• 内置VCC稳压管
• 内置高压功率MOSFET和高压耗管
• 精确恒定电流（<±3%）供给LED
• 全电压输入范围PF>0.9
• 临界导通模式
• LED短路保护
• LED开路保护
• VCC欠压保护
• 过温保护
• 过电流保护
• 内部高温降电流功能
• 应用：球泡灯，T5 / T8 LED灯，各种LED照明
• 功能：内置高压MOSFET、高PFC、高恒流精度、非隔离LED照明驱动芯片

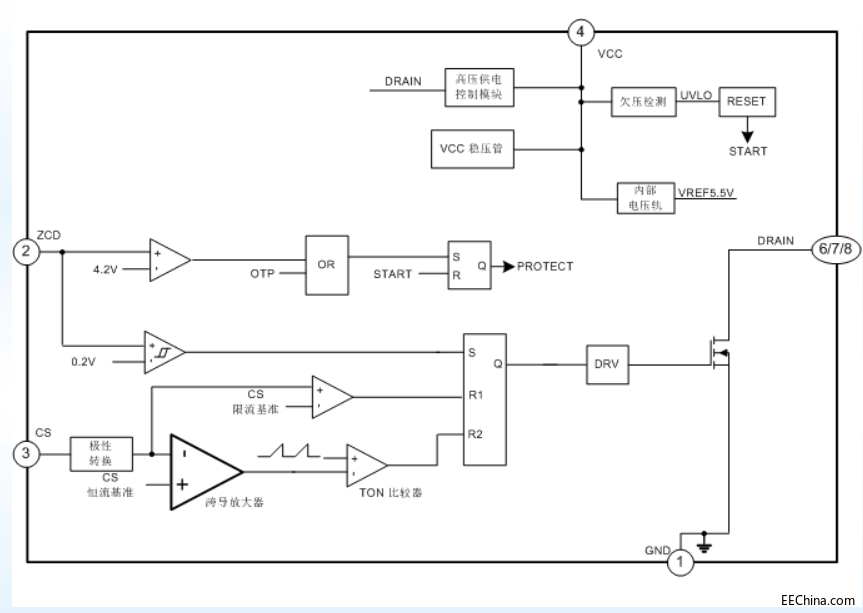

提供方案，资料，高低压mos管++技术支持++郭生QQ：3301086671下面原理图信息：

下面是推华晶高压mos管10A系列：

CS12N65FA9R-G650 12 0.8 2-4 40 TO-220F

GN12N65A4 650 12 0.9 2-4 25.4 TO-252

GN12N60A8 600 12 0.7 2-4 26 TO-220AB
