充电器电路图中的IC OB2571可用U6271S代换？

2159419736

前不久，有个客户按照一个充电器电路图想制作一款简单的充电器，可电路图中有个型号的IC——OB2571由于成本太高了，于是问我们银联宝科技可用哪些IC代换？
银联宝科技一款充电器IC U6271S可以完美替代OB2571，  是一系列高性能初级侧调节（PSR）电源开关，具有高精度CV / CC控制，是充电器应用的理想选择。在CV模式下，采用多模式控制，采用AM（幅度调制）模式和（调频）FM模式的混合，提高系统效率和可靠性。在CC模式下，使用PFM控制线路和负载CC补偿。
充电器IC U6271S可实现音频无噪声操作和优化的动态响应。内置的电缆压降补偿（CDC）功能可提供出色的CV性能。该IC集成了欠压锁定（UVLO），VDD过压保护（VDD OVP），逐周期电流限制（OCP），短路保护（SLP）和VDD钳位等功能和保护。可用在SOP8中。
充电器IC U6271S的参数值：
VDD直流电源电压34.5 V
VDD直流钳位电流10 mA
Drain pin-0.3至650 V
FB电压范围-0.7至7 V
CS电压范围-0.3至7 V
封装热阻（SOP-8）85°C / W
最.高结温150°C
工作温度范围-40至85°C
储存温度范围-65至150°C

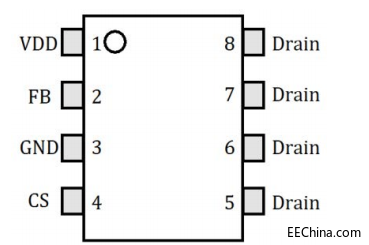

主要电路图：

1脚VDD电源引脚。
2脚FB系统反馈引脚，用于调节CV模式下的输出电压和CC模式下的输出电流，关于辅助绕组的反激电压。
3脚GND IC的接地。
4脚CS电流检测输入引脚。
5,6,7,8脚漏极功率MOSFET漏极。
U6271S和OB2571的功能、参数及引脚排列都一样，但价格却高了不少，完全可以选用物美价廉的U6271S代换。更多资料，请咨询银联宝科技。
