通用充电器IC U6773S的说明

2159419736

因各个厂家生产的手机端口各不相同，充电器的协议也没有统一；做一个通用的充电器需要有“充电端口识别的芯片”来兼容各个厂家的智能设备。所以今天给大家介绍一款通用充电器IC U6773S，满足你手机端口各不相同的问题。
充电器IC U6773S是一款高性能的初级侧边调节（PSR）电源开关系列，具有高精度CV / CC控制，非常适合充电器应用。
1.在CV模式下，U6773S采用多模式控制，该模式将AM（调幅）模式和（频率调制）FM模式混合使用，以提高系统效率和可靠性。
2.在CC模式下，IC使用具有线路和负载CC补偿的PFM控制。该IC可以实现无音频噪声操作和优化的动态响应。
3.内置的电缆压降补偿（CDC）功能可提供出色的CV性能。
4.集成了欠压锁定（UVLO），VDD过压保护（VDD OVP），逐周期电流限制（OCP），短路负载保护（SLP）和VDD钳位的功能和保护。
5.采用SOP-7封装。
充电器IC U6773S的特征：
•集成650V MOSFET
•多模式PSR控制
•SR的无噪声运行
•优化的PSR动态响应
•低待机功率<70mW
•±4％CC和CV调节
•SR CV模式下的可编程电缆压降补偿：（CDC）
•内置交流电源和负载CC补偿
充电器IC U6773S的应用领域：
•手机电池充电器
•AC / DC电源适配器
•LED驱动器
•推荐输出功率176VAC-265VAC：15W  85VAC-265VAC：12W

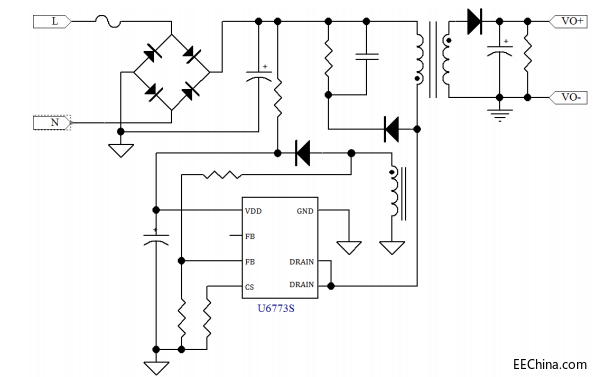

典型应用电路图：

1 脚VDD芯片的电源引脚。
2、3 脚FB系统反馈引脚，它根据辅助开关的反激电压来调节CV模式下的输出电压和CC模式下的输出电流。
4 脚CS电流检测输入引脚。
5、6脚漏极功率MOSFET漏极
通用充电器IC U6773S的说明就简单介绍到这里就结束了，想要了解更多资料，请咨询银联宝科技。
