美芯晟MT7713S恒流驱动/非隔离降压/开关调色/球泡灯

哈哈加油

提供电源方案，资料+++郭生扣扣：3301086671下面产品信息：MT7713S是一款工作于电感电流临界导通模式的高精度LED恒流驱动芯片，主要应用于非隔离降压型LED电源系统。

MT7713S适用于85Vac~265Vac全范围输入电压，具有可调OVP，且OVP具有使能控制功能，可满足开关调色以及感应灯应用。

芯片内置500V高压功率MOS管，采用自主设计的高压片内供电方案，无需VCC电容及启动电阻，外围电路简单，系统成本低。

MT7713S具有高精度的快速电流采样电路，可实现高频应用且具有优异的线性调整率。工作在电感电流临界模式，使得输出电流不随电感感值变化，且具有良好的负载调整率。

MT7713S同时实现了各种保护功能，包括LED短路保护（SCP）和过温自动调节等，以确保系统可靠地工作。

主要特点


• 无VCC电容及启动电阻
• 支持高频开关应用，可使用贴片电感
• 临界导通模式，对电感不敏感
• 可调防潮LED开路保护(OVP)
• 低母线电压下不闪灯
• OVP引脚具有使能控制，可用于开关调色及感应灯应用
• 输出电流精度±5%
• LED短路保护
• 欠压锁定保护（UVLO）
• 过温自动调节
• SOP7封装
• 应用
           LED球泡灯，日光灯，信号灯，景观灯等  LED蜡烛灯，玉米灯等  LED开关调色和感应灯  其他LED驱动应用及通用恒流源

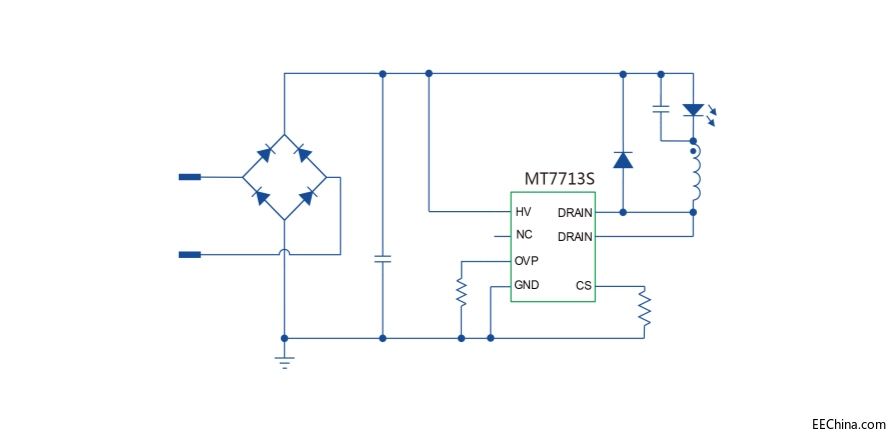

提供方案，资料，高低压mos管++技术支持++郭生QQ：3301086671下面原理图信息：

CS4N80A4HD-G  800  4       2.8   2-4   25    TO-252

CS4N80A3HD-G  800  4       2.8   2-4   25    TO-251

CS4N70FA9HD-G 700  4       2.8   2-4   15    TO-220F
