3.7V升12V 15W 升压芯片 FP6296 双节锂电可做30W

发布时间:2019-9-24 14:46    发布者:yxt18566277257

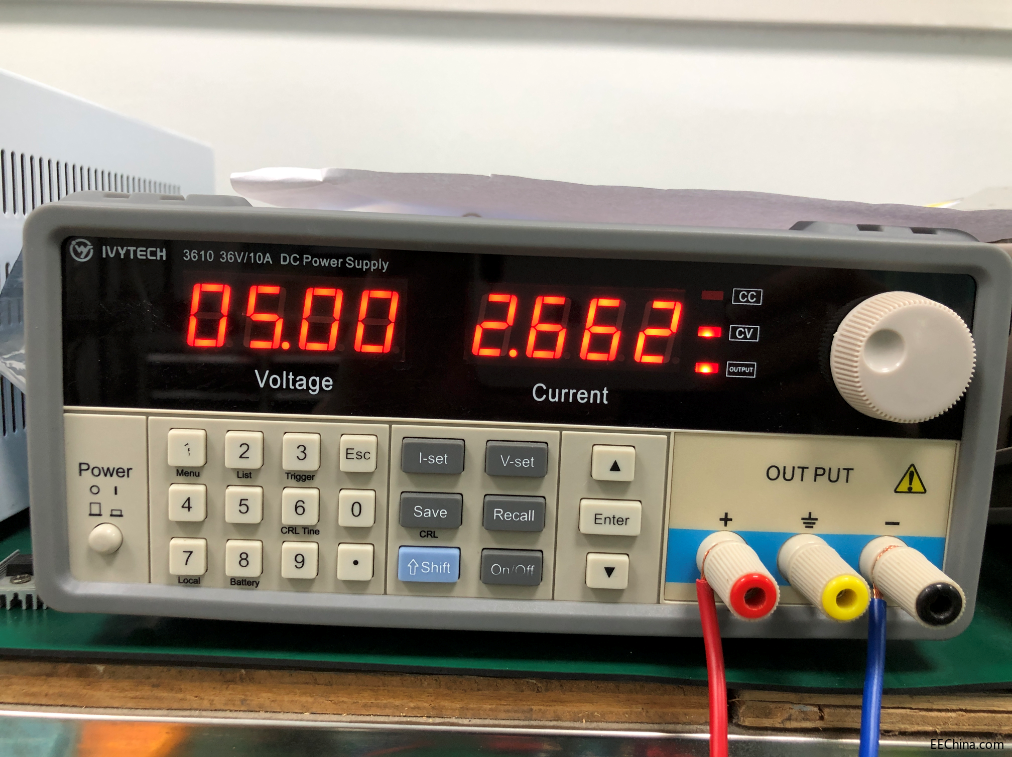

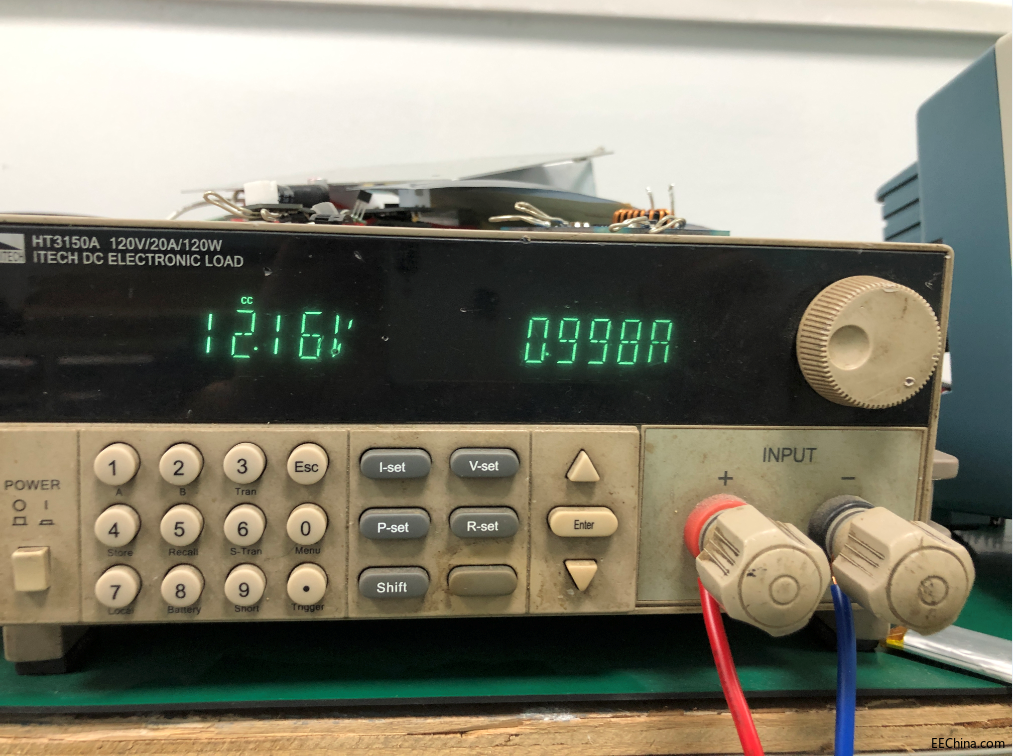

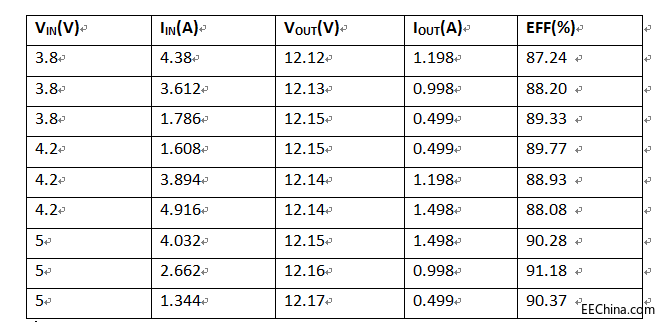

FP6296图1.png FP6296图2.png FP6296图3.png FP6296图4.png 概述
FP6296是一款电流模式DC-DC升压转换器。内置MOSFET可以提高大功率转换效率,周边元件少,节省PCB空间,适合应用各种便携式智能产品。宽工作电压2.7~12VDC,单双节锂电池都能很好的使用精准反馈电压1.2V(±2%),通过两个电阻就可以调节输出电压,过电流保护亦可以通过外部电阻调整电流控制模式让暂态响应和系统稳定性极佳轻载进入省电模式大道轻载高效率封装为SOP-8L(EP)。
可提供DEMO和样品测试,FAE技术支持.18566277257
特征
1工作电压范围2.7~12V DC
2调节输出电压最高为:12.6V
3内部PWM工作频率:400KHz
4反馈基准电压:1.2V(±2%)
5内置15mΩ,10A,14V MOSFET
6关机电流:1μA(最大)
7过温保护
8内置软启动
9调节过电流保护2A~10A
10封装SOP-8L
应用
1充电宝
2蓝牙音箱
3电子
4智能锁
