[供应] MT7817CD非隔离/PWM/模拟电平调光应用

[复制链接]
发表于 2019-8-29 15:01:52 | 显示全部楼层 |阅读模式
提供资料,方案++++郭生扣扣;3301086671    下面产品信息:
MT7817CD是一款工作于零电流导通,峰值电流关断的临界导通模式(CRM,Critical Conduction Mode)高精度LED恒流驱动芯片,主要应用于非隔离降压型LED电源系统,并支持PWM/模拟电平调光。

     临界导通模式确保了MT7817CD可以控制功率开关在电感电流为零时刻开启,减小了功率管的开关损耗,确保了系统具有93%以上的峰值效率。
     电感电流谷值为零的临界导通模式结合经过输入母线电压补偿后的峰值电感电流,确保了MT7817CD输出LED电流的高精度,并且具有优异的线性调整率和负载调整率,可以使用工字电感,并对电感量变化不敏感。


        MT7817CD工作电压宽,适合全范围交流输入电压或是12V~500V直流电压输入。 MT7817CD同时实现了各种保护功能,包括逐周期过流保护(OCP)、LED短路保护(SCP)、可调开路保护(OVP)和过热调节(OTR)等,以确保系统可靠地工作。

                      主要特点



  •                     内部集成500V高压功率管
  •                     临界导通模式,对电感不敏感
  •                     支持PWM/模拟电平调光应用
  •                     最高93%以上的峰值效率
  •                     高精度LED恒流电流
  •                     逐周期峰值电流控制
  •                     LED短路保护
  •                     可调LED开路保护
  •                     前沿消隐控制
  •                     欠压锁定保护(UVLO)
  •                     过温调节(OTR)
  •                     DIP7封装
  • 应用:
  • LED日光灯、信号灯、景光灯  LED舞台灯等  智能LED照明应用

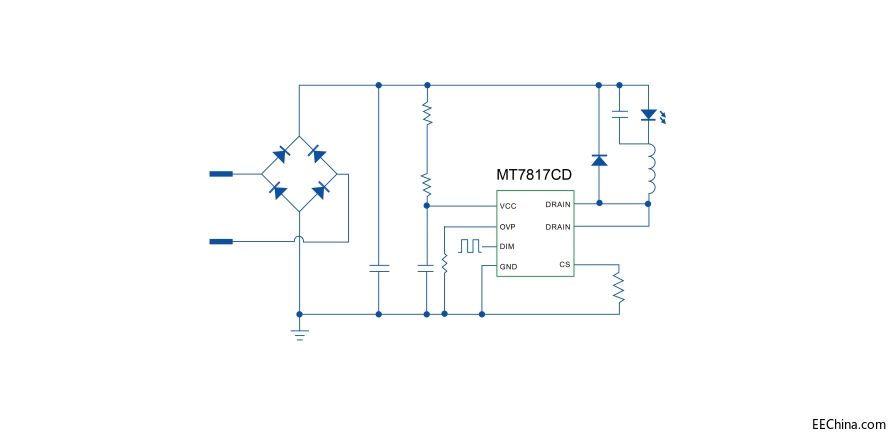

提供资料,方案++郭生扣扣:3301086671下面原理图信息: MT7817CD.jpg
