玩转Zynq连载19——[ex02]基于Zynq PL的欢快流水灯
发布时间：2019-8-28 09:32
发布者：rousong1989
|
玩转Zynq连载19——[ex02]基于Zynq PL的欢快流水灯 更多资料共享 腾讯微云链接：https://share.weiyun.com/5s6bA0s 百度网盘链接：https://pan.baidu.com/s/1XTQtP5LZAedkCwQtllAEyw 提取码：ld9c

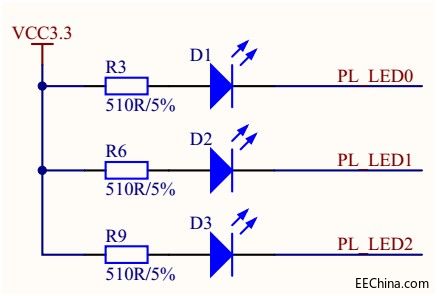

腾讯微云链接：https://share.weiyun.com/5s6bA0s 百度网盘链接：https://pan.baidu.com/s/1XTQtP5LZAedkCwQtllAEyw 提取码：ld9c Zstar的Zynq PL连接了3个LED指示灯。如图所示，3个LED指示灯分别在正极串联一个510欧姆的限流电阻，再连接3.3V电压，另一端的负级连接到PL的IO上。通过控制PL的IO输出高或低电平，就可实现LED的亮或灭状态。
本实例功能相对简单，通过FPGA内部的定时器，循环点亮每个LED，达到流水灯的效果。如图所示，3个LED指示灯，我们依次给它们赋值，每次只有一个LED点亮，每次点亮某个LED的时间一定（固定延时）。3个LED依次被点亮一次，如此循环便能达到流水灯的效果。

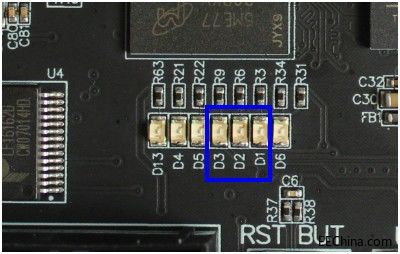

如图所示，在Zstar板子左侧靠下的位置有一排的LED指示灯，从左往右数第4个、第5个和第6个LED指示灯分别是D3、D2和D1。
参考文档《玩转Zynq-环境篇：XilinxPlatformCableUSB下载器使用指南》，将...\project\zstar_ex02\zstar.runs\impl_1路径下的zstar.bit文件烧录到Zynq中。 可以看到D1、D2和D3这3颗LED不断的循环点亮。 |
