挥发性有机物（VOCs）在线监测系统，非甲烷总烃精细分析神器

碧野千里888

深圳市碧野千里技术有限公司 全国服务热线：183066916329（微信同号）碧野千里VOCs在线监测产品背景介绍

        近年来，随着大气污染日渐严重，雾霾已经成为民众茶余饭后讨论的高频词。VOCs(volatile organic compounds,挥发性有机物）就是雾霾成分颗粒之一。

        据环保部测算，中国作为全球制造业大国，全国VOCs每年排放量高达3000多万吨，位居世界第一位，且人为源VOCs排放量呈快速增长态势，对区域复合型大气污染影响较大。国际经验表明，控制VOCs排放是减少灰霾和光化学烟雾污染的有效措施。

        鉴于国内VOCs人为源排放量高于自然源，且主要集中在经济发达和人口密集地方，同时VOCs人为源污染排放成分复杂，不仅对大气环境造成影响，还对人体健康有直接或潜在的危害，国内对人为源VOCs的监测和治理就显得迫在眉睫。

        控制挥发性有机物(VOCs )的排放，是降低PM2.5、减少雾霾天气和光化学烟雾污染、改善区域城市大气环境质量的有效手段之一。

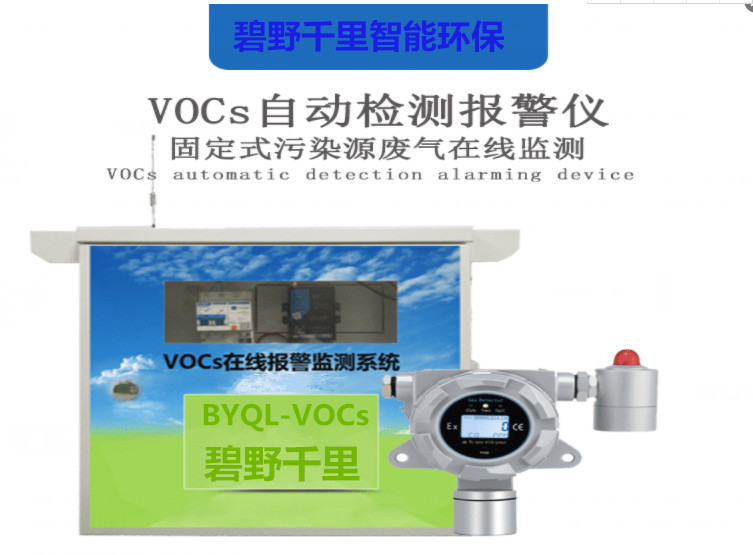

产品简介

        VOCs在线报警监测系统应用于 VOC 气体气体浓度检测及 VOC 气体浓度超标报警，可以精确检测 VOC 气体浓度并在现场显示VOC 气体实时浓度值、超标声光报警， 采用无线监测技术，网格化精细布点，全天候全面监测大气污染情况，实现区域内大气污染监因子全面覆盖,标准信号输出，具有信号稳定，灵敏度及精度高等优点，隔爆接线方式适用于环境空气及周界气体VOC浓度变化趋势或是区间，监测无组织排放或是开放式区域是否出现显著异常的浓度超标问题，主要用于泄露预警及环境监测，厂界污染排放监测。

2、产品概述

        VOCs在线报警监测系统能把污染源精准监测和追溯，实现靶向治理:实时颗粒物、空气四参、气相五参的情况监测，确定影响区域空气质量的主要因素，把控重点污染源，实现定向治理。

        监测数据多维度分析，为环境污染防控提供决策支持:系统提供丰富的数据统计分析功能，数据对比、报表统计等，增强环境突发事件的快速反应和处置能力。

        监测与监管联动，提升管理能力:支持移动APP功能，数据超标自动短息或者APP报警推送，方便监管人员随时掌握大气污染情况，及时处理污染事件。

3、产品特点

（1）防爆、防雷、防静电、防反接设计，抗 EMI、EMC 电磁干扰，抗脉冲浪涌电流冲击；

（2）符合最新国标并取得CPA 计量器具型评、防爆认证等资质，CCEP环保认证；

（3）系统集成度高，体积小，安装方便；

（4）多级预处理，减少环境干扰；

（5）自动存储数据，存储间隔可自定义；

（6）液晶大屏显示，触摸操作；

（7）多级预处理，延长设备使用寿命；

（8）内置大功率吸气泵，监测范围更广；

（9）显示实时数据曲线无线输出传输单元(DTU)，数据可联环保局；

4、工作原理

（1） 三线制或四线制 4-20mA 标准信号输出、电压输出、2组继电器开关量；

（2） 同时具有标准总线制RS485 输出（RTU 格式），现场声光报警;

（3） 可选有线传输、局域网、互联网、无线传输（2 公里、5 公里、不限距离），无线传输

        方式可选 433、GPRS、WIFI、其它方式;

（4） 标配红外遥控器可在危险场合免开盖操作，遥控距离 15 米，简单实用;

（5） 可与计算机通讯，在电脑上通过上位机进行实时监控现场探头的浓度并在电脑上存储和

        分析、打印数据;

（6） 各单位可互相切换，自动跟踪零点防止漂移，多级校准。支持OEM 或ODM 定制服务。

（7） 检测原理：高精度PID 光离子（或电化学原理）

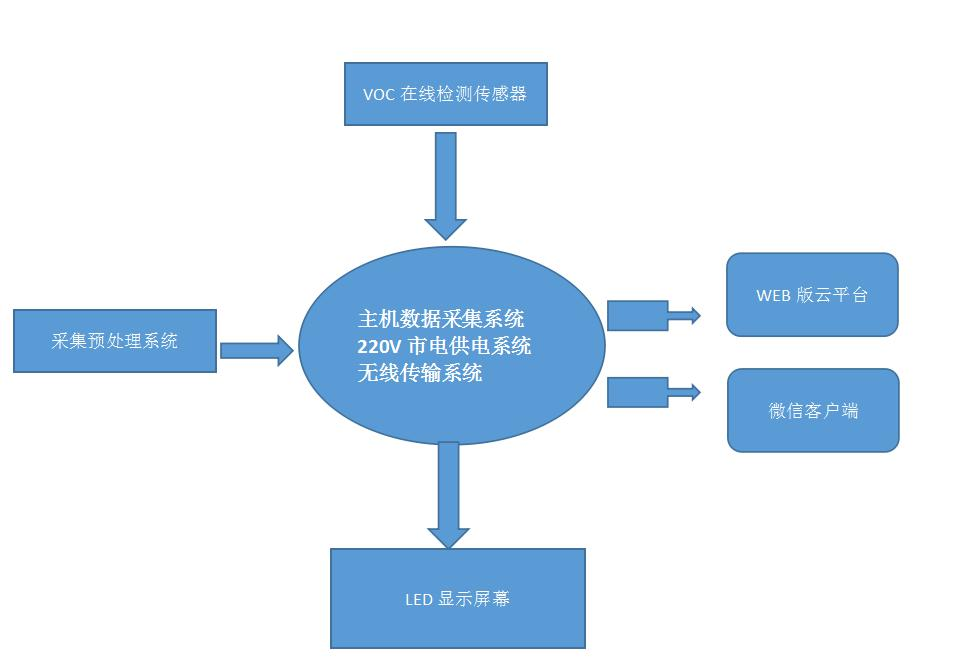

拓扑结构：

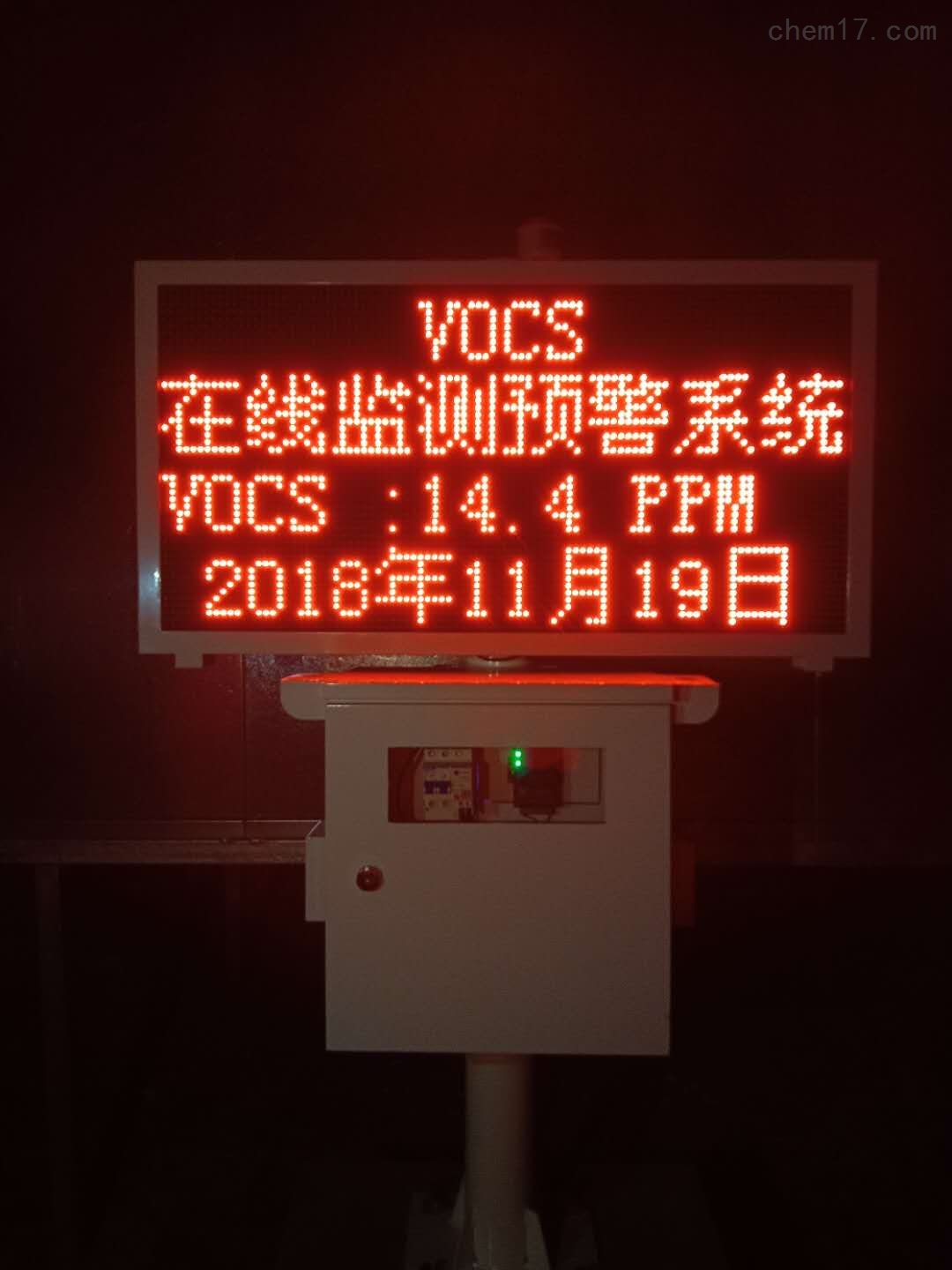

        VOCs在线报警监测系统通过前端传感器将实时监测浓度数据，一路通过 GPRS 传输网络经过 Internet 发送服务器监控中心（云平台），业主可登陆我司自主开发的WEB网页版云平台，查询数据，看数据曲线分析图，下载历史数据报表，查看数据运行电子地图运行状况；另一路可通过RS485有线传输方式，数据传输到高清LED 屏幕上，实现实时同步更新；业主单位也可以通过信息发布平台自主发布相关广告文字内容实时更新，同步显示。

        VOCs在线报警监测系统传输原理：数据是通过 GPRS 无线传输， 原理是通过无线传输模块上的手机卡里面的流量传输数据。

        异地显示信息发布单元：数据是通过 internet 网络转 GPRS 网络，使用 GPRS 网络，把数据发送到无线传输模块上，最终由无线模块转交给 LED 屏幕。

设备通讯方式

        VOCs在线报警监测系统数据传输主要以： GPRS数据传输网络、数据接收服务器、客户机（服务器和客户端可为同一台电脑）等组成。

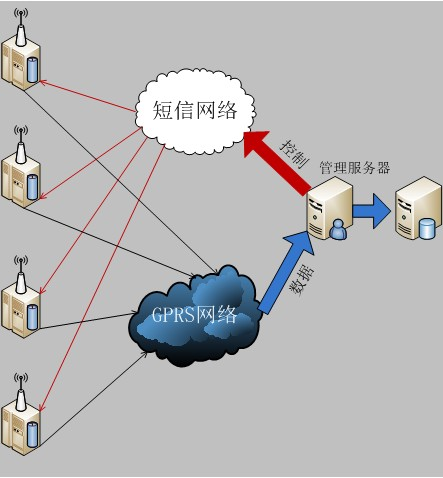

        VOCs在线报警监测系统监测到的扬尘浓度数据等，通过GPRS传输网络经过Internet发送到接收数据的服务器上，并且自动将数据保存并写入数据库，客户端可以通过浏览器查看数据等。客户可以通过接收软件和短信控制的方式监控工地扬尘噪声在线监控设备。以下是系统传输示意图：

软件系统

1. 云平台介绍

        VOCs在线报警监测系统WEB主页发布及查询软件是集于多名高级工程师历时多年的成果，有着实用性强，易操作，数据实时性强等优点。具备多种对比方式查询，具有良好的数据对比效果。主要分两大块：资料查询和系统管理。

        ●多站查询：此功能主要用于多台设备进行数据对比查询；

        ●历史查询：历史查询主要用于查询设备某天或某小时的数据曲线查询及报表下载；

        ●曲线分析：曲线分析是用于分析一个时间段内的要素变化，可以在曲线上进行拖动；

        ●站点管理：这个功能是用于添加或更改站点

      ●电子地图：在线状态，离线状

     ●实时数据：实时数据查询，小时平均值，日平均值数据统计，最大值最小值统计
