            什么是扬尘

扬尘是由于地面上的尘土在风力、人为带动及其他带动飞扬而进入大气的开放性污染源，是环境空气中总悬浮颗粒物的重要组成部分。

降雨后利用雨水资源立即清扫洗刷道路积存的泥水，是避免道路泥土风干后反复形成扬尘最有效手段，同时能够避免晴天时清扫形成扬尘，也能极大地节约清洁用水，是目前中国广大城镇应当立即采取的措施。

在硬化道路的设计和施工时，注意严格采用合理的路面横向坡度和道路边缘排水设计，利用自然降水径流冲刷清洁路面尘土，对于降低扬尘污染可以起到事半功倍的效果，是治理扬尘污染的重要长效措施。

深圳市碧野千里技术有限公司  全国服务热线：18306691632（微信同号）

            扬尘噪声监测产品应用解决方案

城市扬尘源具有开放性、空间多源性、广泛性、排放随机性等特征。引入扬尘在线监控系统，执法部门可对扬尘污染源头进行追溯，对扬尘污染程度进行初步定量分析，对扬尘污染违法行为进行远程监控和抓拍取证，对有效控制城市扬尘污染能提供更加科学的技术支持。

该系统集成颗粒物噪声实时监控、气象监测、物联网和云计算等先进技术为一体，能够较为准确定位扬尘污染的来源方向，可以在线监测各类颗粒物（包含TSP、PM10和PM2.5）的浓度，具有高浓度报警并自动抓拍取证等特点，对无组织污染源扬尘污染实施在线监测的效果显著。

扬尘监测系统组成

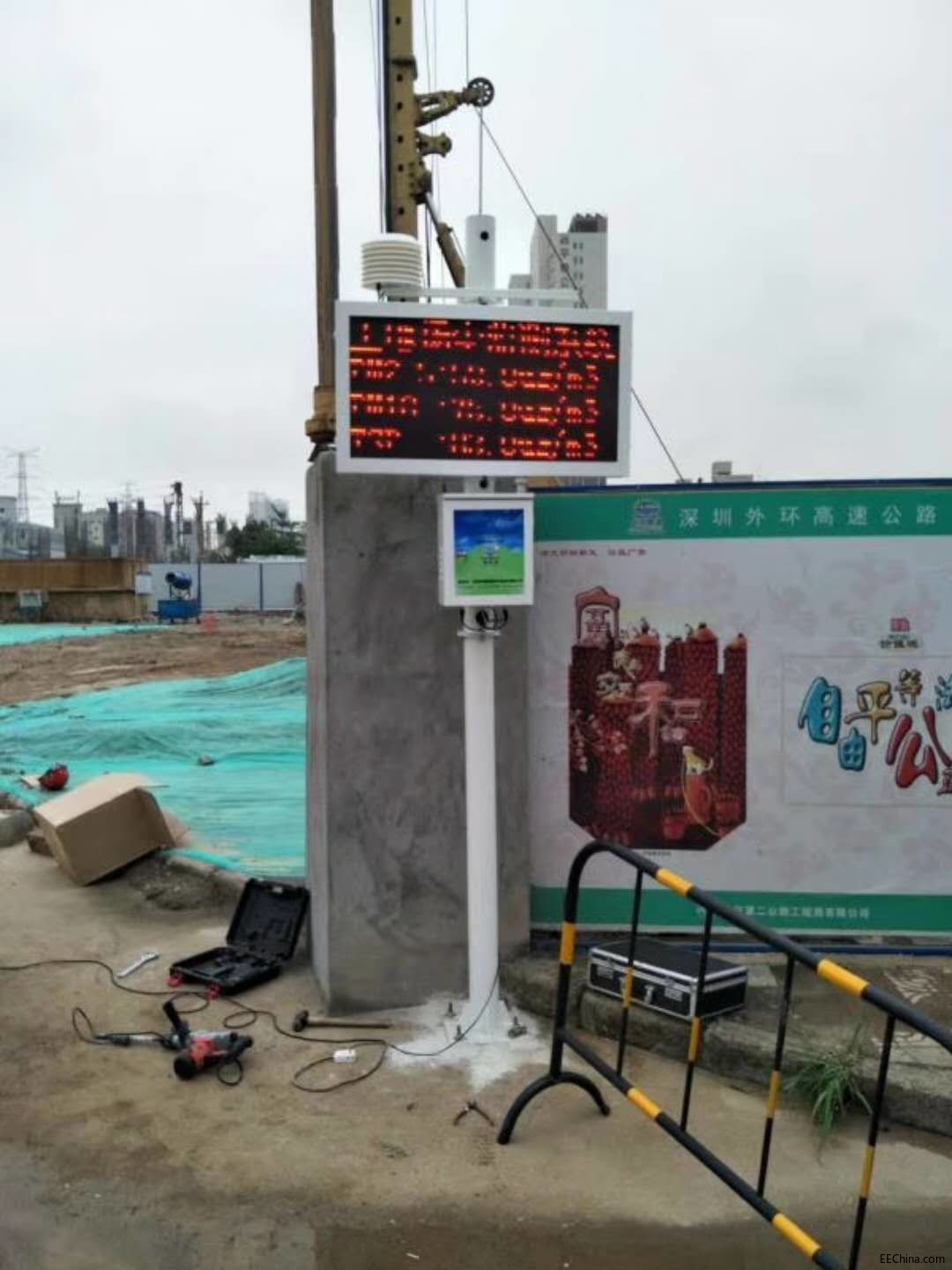

建筑工地扬尘污染监控系统由颗粒物在线监测仪、数据采集和传输系统、视频监控系统、后台数据处理系统及信息监控管理平台共四部分组成。系统集成了物联网、大数据和云计算技术，通过光散射在线监测仪、云台摄像头、气象五参数采集设备和采集传输等设备，实现了实时、远程、自动监控颗粒物浓度;数据通过采用3G/4G网络传输，可以在智能移动平台、桌面PC机等多终端访问;监控平台还具有多种统计和高浓度报警功能

●感知层：污染源在线监测仪，包括颗粒物浓度监测仪、气象五参数监测仪、噪声监测仪和视频监控摄像机，对颗粒物浓度、气象参数、噪声和现场视频进行连续自动在线监测;BYQL-YZ颗粒物监测仪就可以实现扬尘的实时监测，数据无线上报。

●传输层：采用有线、无线、3G/4G等方式传输各种监测数据。

●平台层：数据服务云平台，依托在建工地扬尘与噪声监测平台的数据，进行系统分析、提供跨区域、全时间、多层次的数据挖掘和对比，为科学治理雾霾提供数据支撑;

●应用层：面向不同环保局、建筑工地的客户端系统，实现基于Web

建筑工地扬尘与噪声实时监测系统BYQL-YZ功能特点

1、人机交互界面，美观大方，信息量大、接线少、数据查看设定操作方便。

2、具有扬尘预警、超标提醒、图像抓拍功能。全天候全自动持续不间断工作。

3、同时支持RS485、GPRS、wifi等传输方式，可将数据信息传输至指定的环境监测网，实现数据的远程控制和传输;可通过智能手机接收查看当前实时数据，并设定参数;

4、系统采用先进的环境监测技术、自动控制和网络信息传输技术，实现噪声自动监测的网络化、自动化和信息化。

5、实时的在线扬尘监测，具有手/自动控制降尘治理设备以及声光报警功能，当PM值达到设定上限时自动启动一处或者多处(雾炮)喷淋系统的开启，对现场环境进行雾化喷淋降尘措施，当PM值达到设定下限值时自动关闭喷淋系统。

6、系统采用先进的环境监测技术、自动控制和网络信息传输技术，实现噪声自动监测的网络化、自动化和信息化。

7、实时的在线扬尘监测，具有手/自动控制降尘治理设备以及声光报警功能，当PM值达到设定上限时自动启动一处或者多处(雾炮)喷淋系统的开启，对现场环境进行雾化喷淋降尘措施，当PM值达到设定下限值时自动关闭喷淋系统。

2.     技术参数

系统配置
监测指标	测量范围	分辨率	准确度		备注
PM2.5	0-500ug/m3	1ug/m3	±10%
PM10	0-2mg/m3	1ug/m3	±10%
TSP	0～40mg/m3	1mg/m3	±10%
风速	0-30m,0-60m（可选）	0.1m/s	±1m/s
风向	0～360°/16方位	1°	±3°
噪声	30~130dB	31.5Hz~8kHz	±1.5dB
温度	-30～+70℃	0.1℃	±0.3℃
湿度	0～100%RH	1%RH	±3%RH
压力	500～1100hPa	0.1 hPa	±0.3hPa
数据采集处理系统
市电220V供电				AC220V
太阳能供电系统				含太阳能板及蓄电池
通讯方式	RS485/232通讯,USB通讯3G/4G、WIFI无线传输、ADSL 光纤等有线传输
标配3米支架	高度可定制
户外高清LED屏幕	尺寸105*55cm 四行显示 含控制系统及防水外框
高清网络摄像头	高清1080P低码流一体化云台机，采用最新H.265视频压缩算法  压缩比高图像质量好 130万像素 支持1280×960 分辨率，连续旋转，垂直方向 +90°-90 °
喷淋降尘设备	数据采集测量精度高，具有多路继电器输出，可以控制多点的设备。核心部件采用高性能32位微处理器为主控CPU，便携式防震结构，工业化标准设计，适合在恶劣环境中使用，继电器指示灯指示各继电器的开关状态。可联动塔吊喷淋系统，雾炮，喷水管

建筑工地扬尘与噪声实时监测系统BYQL-YZ应用行业：

主要适用于建筑工地、拆迁工地、煤矿厂、工业园区、社区、城市环境、住宅小区等。通过在城市扬尘敏感区域设置扬尘在线监测仪器，结合视频监控系统、气象系统，实时监控该区域颗粒物浓度变化，通过无线或有线网络将监测数据实时传输至云服务平台及中心监控室，管理人员通过电脑、手机等终端浏览访问云平台数据，对监测数据进行管理分析，实时监督城市各区域扬尘状况，实时对扬尘敏感区域进行监测，提供对在建工地及重点交通干线24小时全天候监控手段，变从前的被动管理为主动管理，大幅度减轻人员巡视工作量，为城市环境管理、提供可靠的依据，为进一步贯彻落实大气污染防治行动计划，为完成环境空气质量达标打下坚实基础。
