高性能嵌入式核心板新标杆！米尔推出基于NXP i.MX8M处理器的MYC-JX8MX核心板

发布时间：2019-6-6 14:20 发布者：eechina

随着嵌入式及物联网技术的飞速发展，高性能计算的嵌入式板卡已经成为智能产品的基础硬件平台。为响应行业应用和满足客户需求，米尔电子推出基于NXP公司i.MX8M系列芯片的开发平台MYD-JX8MX系列开发板，以满足这类高性能产品的板卡要求。

i.MX 8M芯片框图.png

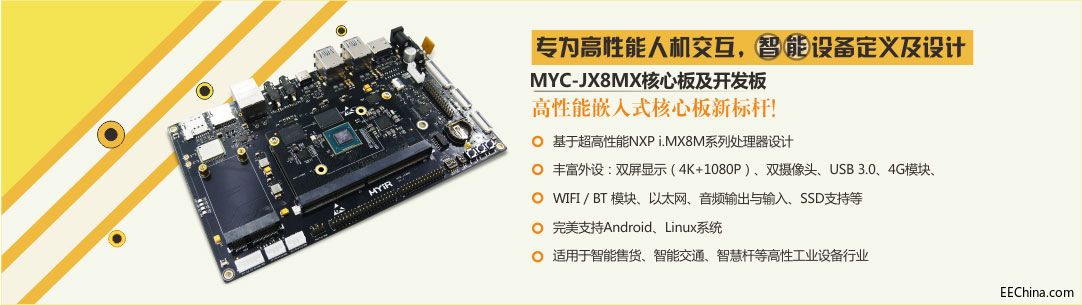

MYC-JX8MX核心板及开发板专为高性能人机交互，智能设备定义及设计，采用金手指核心板加接口底板结构，支持双屏显示（4K+1080P）、2路MIPI-CSI视频输入、USB 3.0、Micro SD卡、4G模块、 WIFI / BT、以太网、SSD支持等外设接口，适用于智能售货、智能交通、智慧等杆等高性行业设备行业。

一个强劲的芯：i.MX8M满足高性能音视频及复杂计算任务处理

MYC-JX8MX核心板及开发板采用NXP 公司的i.MX 8M系列的应用处理器，该系列处理器性能卓越，具有以下特性：
       多核处理: Quad Arm Cortex-A53; Cortex-M4F
       GPU: OpenGL/ES 3.1, OpenGL 3.0, Vulkan, OpenCL 1.2
       双独立显示接口：MIPI-DSI (4通道)；HDMI 2.0
       视频播放：4Kp60高动态范围(h.265, VP9)、4Kp30 (h.264)、1080p60 (MPEG2、MPEG4p2、VC1、VP8、RV9、AVS/AVS+、h.263和DiVX)和MJPEG - 8x8
       双摄像头接口：MIPI-CSI (每个4通道)
       带PHY的双USB 3.0 C型
       温度：消费电子 (0°C至95°C Tj)；工业控制(-40°C 至105°C Tj)
       全面支持恩智浦的10年和15年产品长期供货计划


△i.MX 8M芯片框图

MYC-JX8MX核心板及开发板：高性能嵌入式核心板新标杆

MYC-JX8MX核心板采用金手指接口形式，集成了主芯片、电源管理芯片、EMMC、LPDDR4、千兆网PHY等资源。板卡采用10层PCB设计，确保了系统稳定性和性能。

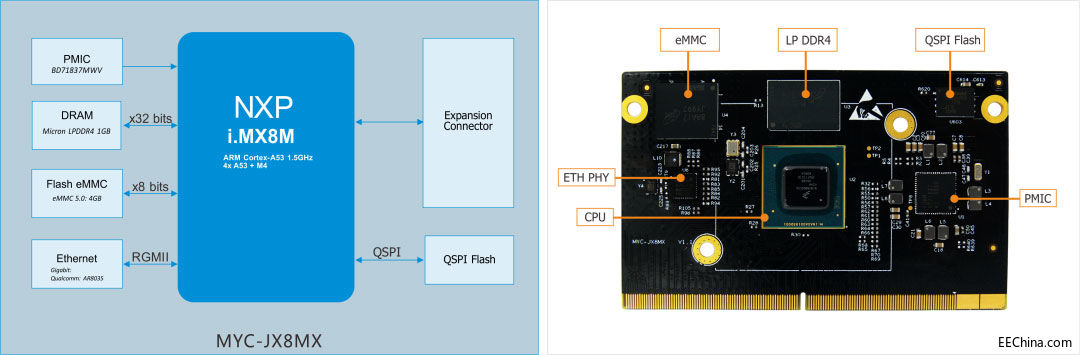

△MYC-JX8MX功能框图及功能标识图

MYD-JX8MX开发板集成了丰富的外设资源，充分发挥i.MX8M的产品性能，并定向目前主流产品应用提供了专用外设，主要特色资源如下：
1．丰富的音视频接口
(1)       双路视频输出：
       1路为HDMI输出，支持4K分辨率高清输出
       另一路由主芯片MIPI-DSI接口直接引出，同时在电路上将该MIPI-DSI转接为LVDS电路，客户根据屏幕情况二选一使用。
(2)       多路视频输入：
       2路MIPI-CSI视频输入接口
       外扩了4路USB接口，可根据需要选接USB摄像头
(3)       音频输入输出
       采用WM8904音频芯片，提供高质量音频输入输出功能
2．多种通信接口
(1)       支持MINI PCIE 4G LTE模块扩展：
       程序默认支持移远EC20 4G模块，并可使用模块内GPS功能。
(2)       采用PCIE WIFI蓝牙模块：
       采用8274B-PR PCI-e WIFI蓝牙模块，提供高速高质量的无线网络链接。
(3)       千兆网通信
3．多种存储及设备扩展
(1)       支持NVME M.2 SSD扩展：
       板载NVME M.2 SSD扩展模块，支持大容量高速SSD硬盘扩展。
(2)       采用USB TYPE C接口，提供USB 3.0高速接口：
       提供由USB 3.0外扩的5个USB接口（其中1个在排针中，其他4个为USB TYPE A座子引出），方便扩展USB设备，提高USB外设性能。
(3)       提供2路串口，并引出SPI接口，方便使用SPI外扩更多串口
