μA709构成的基本反相放大电路
发布时间:2011-3-1 10:32 发布者:
circuit_share
关键词:
μA709
,
反相
,
放大电路

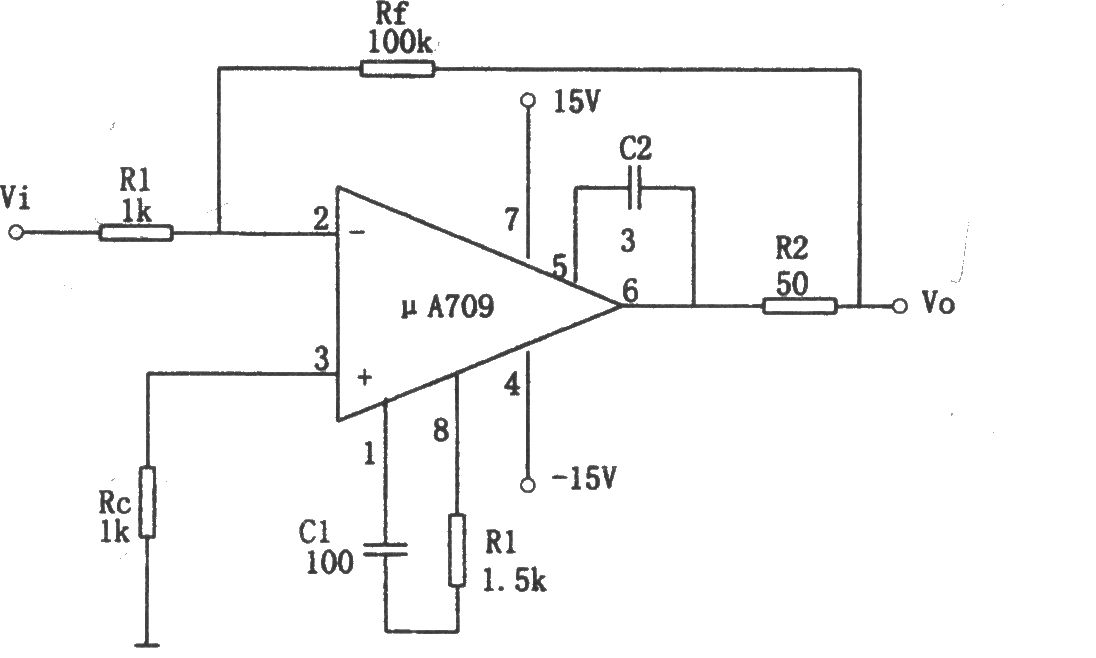

如图所示为μA709构成的基本反相放大
电路
。
由图可知,反馈
电阻
Rf将输出端与输入端相连。由于该电路输出、输入
电压
反相,所以Rf引入了电压并联负反馈。由此使放大电路工作在运放传输特性的线性区,即输出电压与输入电压成正比关系。此外,在反相输入端串联电阻Ri,它就是运算放大电路的输入电阻。Ri增大可减轻信号源的负荷。
基本关系:
式中:Ro——运算
放大器
(芯片)的输出电阻;.
Av——
运算放大器
开环放大倍数。
为了减小失调电压,应正确选择同相输入端的外接电阻Rc的值。通常应有
Rc=Rf//Ri
上式称为输入端平衡条件。

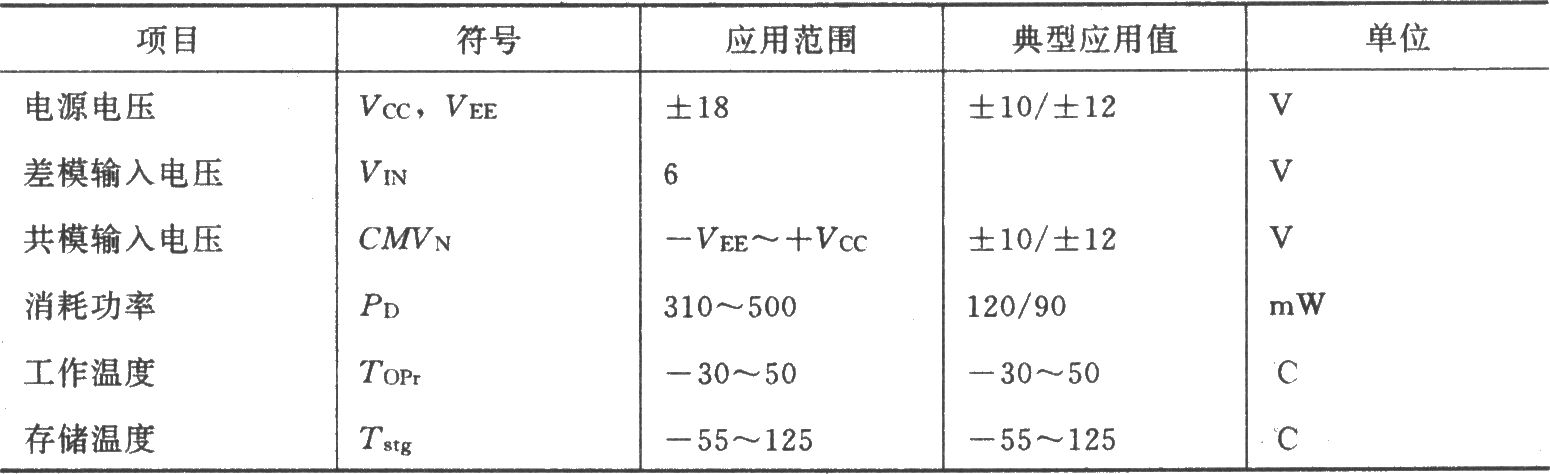

μA709的主要性能:
