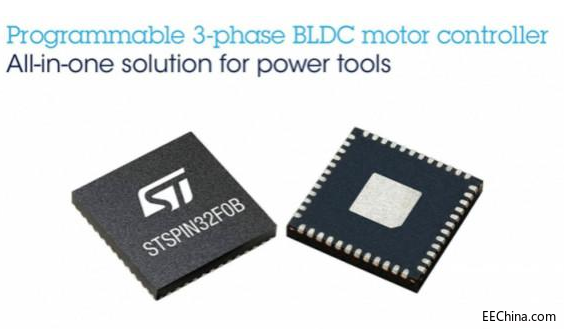

ST推出相电流单Shunt检测电机控制芯片--- STSPIN32F0B SiP

傲壹电子

导读】意 法 半 导 体STSPIN32可编程电机控制器/驱动器产品家族新增一款极具性价比的相电 流单Shunt检测电机控制芯片--- STSPIN32F0B SiP (系统级封装)。这款理想的全合一新电机控制器可满足日益增长的电池供电工具的需求。

通过集成一个电 流检测运算放 大 器，STSPIN32F0B节省了三相BLDC电机控制中的三个独立的线圈电 流检测电  阻，为用户功能提供更多的I/O端口。新驱动器内置一个4 8 M H z    S T M 3 2 F 0 3 1 x  6  *微控制器(M C U)，能够运行6步电机控制算法以及应用级功能。

STSPIN32F0B有20个GPIO引脚，方便开发者使用M C U的内部功能，包括多达5个通用定时器、一个12位A D C和一个温度传 感 器。M C U还为用户提供I2C、UART和SPI端口。

STSPIN32F0B SiP包含一个三通道半桥栅驱动器，能够为外部M O S F E T输出高达每通道600mA的电 流，为电机供电。此外，新产品还集成一个3.3V DC / DC降压转换器和一个12V低压差(L D O)稳压器，为M C U、栅极驱动器和外部元件供电，进一步降低物料清单成本，提高系统整体能效。

其它集成功能包括自举二 极 管和保护机制，自举二 极 管为开 关 电 源提供安全可靠的启动电 压，在工况恶劣的工业应用中，保护机制确保电机稳定运转。保护功能包括实时可编程过流保护、交叉传导/直通防护、保护所有电源的欠压锁定（UVLO），以及过热保护。

为简化基于STSPIN32的应用设计开发，意 法 半 导 体为开发者提供一整套硬件、软件和固件工具，其中包括一系列用于有传 感 器或无传 感 器的BLDC电机控制的即用型6步电机控制算法。此外，准许用户进入S T M 3 2 Bootloader模式，便于无线(OTA) 更新固件，提高系统升级的灵活性，降低总体拥有成本。

STSPIN32F0B将电源电 压范围扩展到45V - 6.7V之间，适用于多种产品，包括两个锂聚合物（LiPo）电池供电的便携式设备。为了在电机空闲时节省电能，待机模式可最大限度地延长电池续航时间，关闭给M C U供电的DC-DC转换器之外的所有电 路。

STSPIN32F0B现已投入量产，采用7mm x 7mm 紧凑型QFN封装。
