普通低噪声宽带放大电路(OPA101)

发布时间:2011-3-1 10:28    发布者:circuit_share
关键词: OPA101 , 放大电路

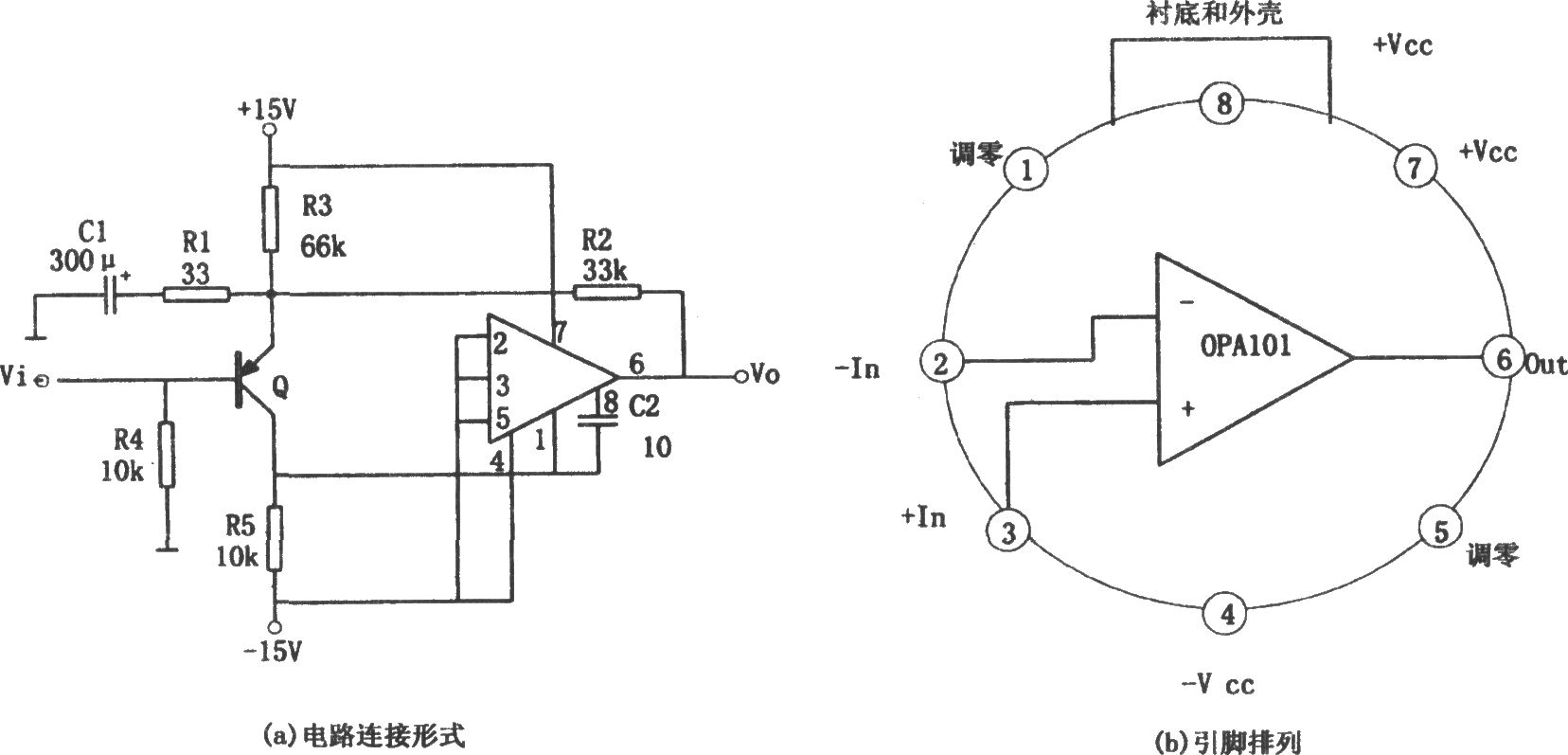

某些集成运放电路的增益带宽之积比较小(约为l~2MHz),输入噪声高,转换速率即压摆率低(约为0.5V/μs)。增益带宽之积小是因运算放大器内部输入级电平移位三极管产生的相移过大造成的,转换速率低是因输入级发射极电流过小所致。图(a)给出了应用普通运放集成芯片OPA101构成的低噪声宽带放大电路。该电路可将转换速率提高30倍,增益带宽积可接近l00MHz,电路的输入噪声将降低到0.5μV(频带为10kHz,信号源内阻为600Ω)。由图(a)可知,运算放大器引脚2、3、5直接相连并与负电源引脚4相接,而引脚2、3分别为反相输入端和同相输入端,引脚5为运放的补偿引脚,这样做相当于将运放的输入级从内部电路中移去,输入信号Vi通过三极管Q(如2N3906,PNP三极管)直接加到运算放大器的输出级,由引脚8外接电容C2=10pF,该电容的另一端与三极管的集电极相连,由此构成了正反馈补偿电路,同时因为外接三极管Q作为输入级,其发射极电流较大,因而使图(a)电路的动态指标得到很大改善。图(a)电路为单端输入形式,若需要双端输入,则应用两个三极管接成差动放大电路即可。

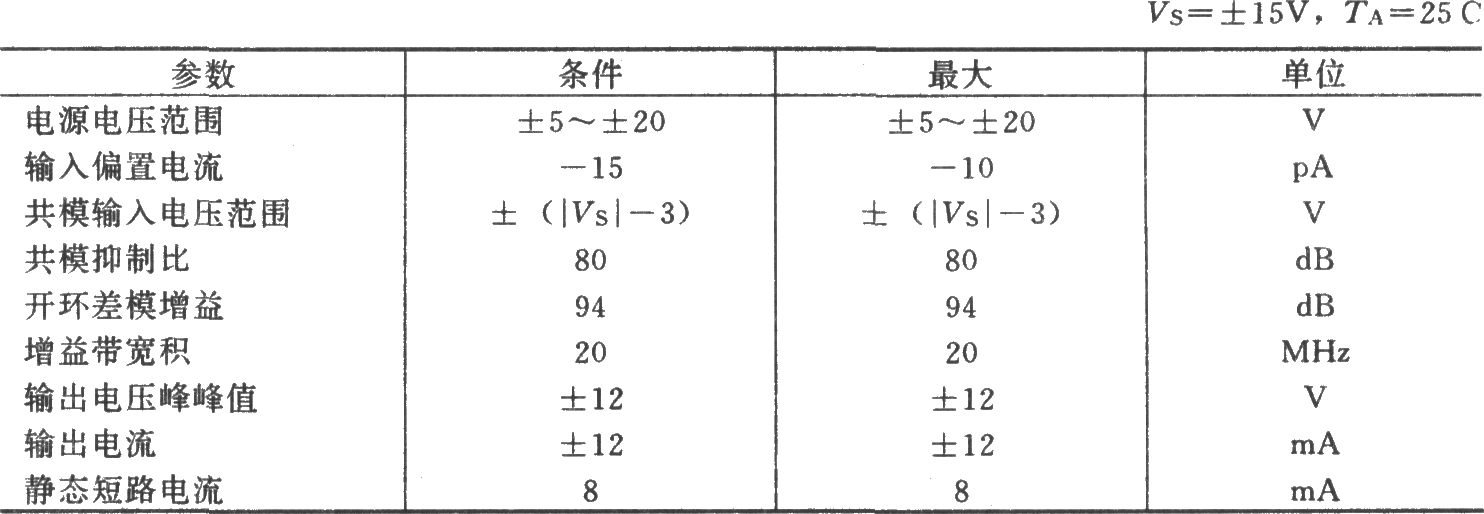

OPA101的主要参数典型值:
